智能断路器远程监控系统
ARTA智能断路器远程监控系统
概述
电力供应是社会生产、人民生活的基本保证之一，电力系统分为发电、输电、和配网系统，其中配网系统主要涵盖：35kV降压变压器、10kV配网电源分配和220V生活用电系统等。随着我国自动化水平的提升，配网系统作为电力系统中最庞大的一个环节，其综合自动化程度关系到用电安全，用电质量，节能用电，分布式能源等多个方面。
武汉艾睿达智能技术有限公司是一家致力于电力配网智能监控专业厂商，研发了基于跨平台技术的电力监控系统软件，基于可组态的通讯前置机等核心产品，提供配网监控的整体解决方案。
针对于专业从事智能断路器，提高产品竞争力和智能化水平，特针对于应用现场的智能断路器，可远程为用户提供报警服务，用户也可对变压器数据进行查询管理。设计出一套智能断路器远程监控方案
武汉艾睿达智能技术有限公司提供的系统方案具有成熟化、模块化、监控软件和核心联网采集产品自主研发的特点，易于实施和扩展，易于根据客户的需求定制化调整，并具有很强的性价比特点。ARTA智能电力监控系统自推出市场以来获到了用户的亲睐，在多个行业和环节进行了应用，创造了良好的社会和经济效益。
系统方案介绍
典型拓扑结构

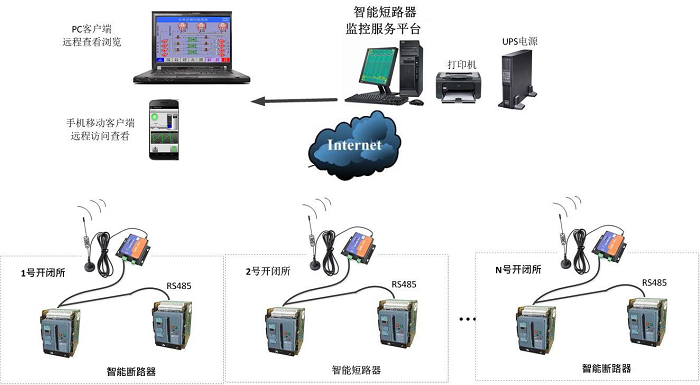

依据低压开关站变压器分布式的具体特点，我们提出具有针对性的系统设计，典型系统结构拓扑图如下：
系统分为四层，第一层为设备层，包含：干变式温度控制器。
第二层为采集层，通过无线DTU，将本区域的设备通过通信接口和协议进行数据的采集和传输，通过无线以标准的以太网接口向上一层传输数据。
第三层为传输层，分散的干变温度控制器和与之配套的无线DTU组建网络，将各个区域的变压器数据，通过Internt网络实现数据传输至云服务器。
第四层为展示层，通过监控软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能。除监控中心，还通过WEB，手机APP等方式向管理人员提供实时和数据展现。
物理系统结构

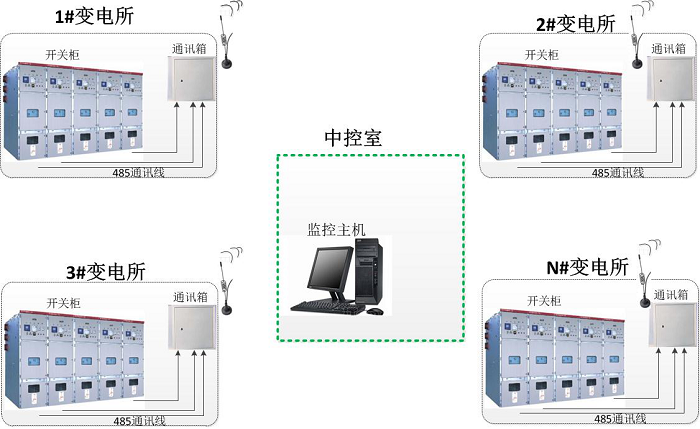

典型的系统实施结构如下图所示：
上图即为一个典型的系统物理结构，变电所内部设备通过RS485网络到通信箱，通信箱内置DTU和UPS电源等，将本地数据进行采集，通过3G/GPRS信号传输至云服务器，云服务器运行ARTA-IEweb服务管理软件。
功能简介

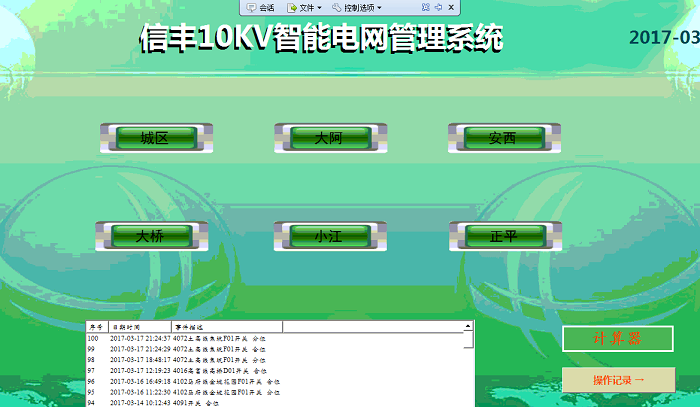

1）、运行工程后显示各分区的导航菜单和整个系统的实时报警信息，如开关分合闸、控制回路断线、零序过流动作、过流保护等，如下图所示：
点击“”城区“”导航菜单，显示该区的所有开关导航：

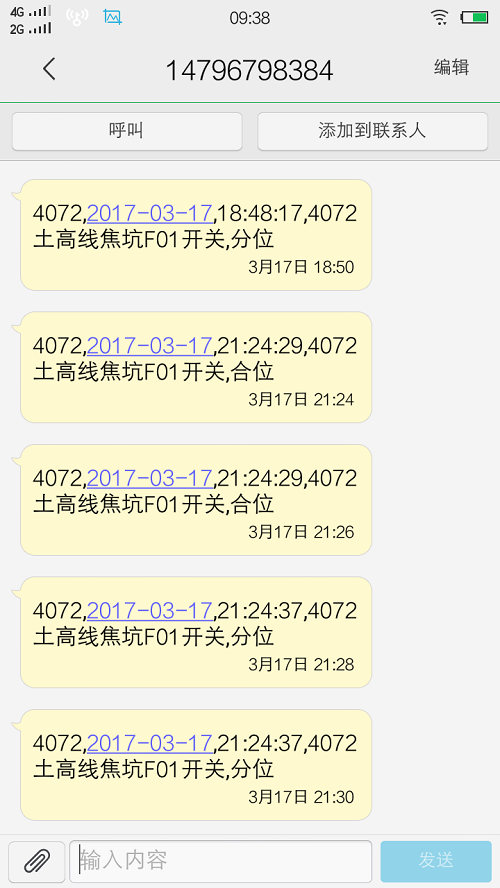

报警信息以短信的方式发生到对应线路负责人的手机，及时通知负责人进行故障线路维护，某负责人的手机短信接收报警信息如下：

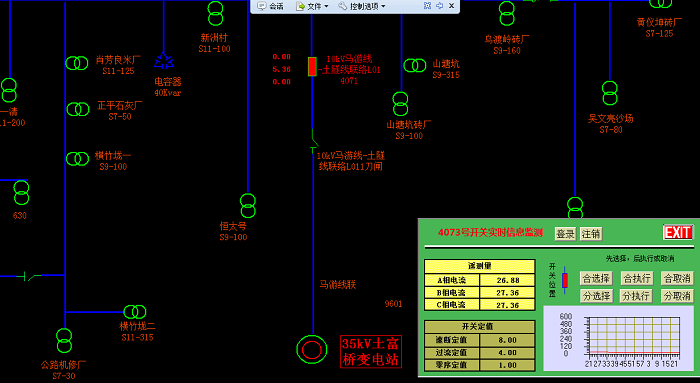

2）、点击单线路开关导航，进入该线路一次线路图，如下图红色高亮为该线路开关合闸：
点击线路名称弹出改开关实时信息监测页面，监测页面显示该线路开关的实时三项电流值，开关速断、过流、零序定值，开关实时电流曲线图：
在实时开关信息监测图上可以远程进行该线路的分合闸操作，只有一定权限的管理人员可以进行远程分合闸操作，操作前需要点击“登录”按钮进行身份认证。
3）、点击“”操作记录“”按钮，进入系统操作记录页面，该页面记录所以的用户登入、退出系统及对线路分合闸记录，对于后期由于误操作引起的故障排查提供有效的依据：

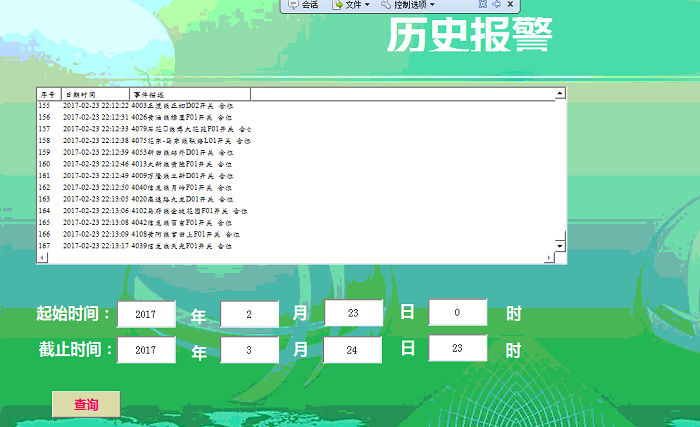

4）、“历史报警”页面，可查询系统任意时间段的报警信息，进行事件追忆，达到分析和记录的目的，查询报警信息可以导出到excel表存档或打印。
5）、“”历史报表“”功能，记录系统中所有线路开关的三相电压、电流及保护定值信息
系统组成
管理平台不仅仅显示项目名称，制造单位等，更重要的是作为用户登录的主界面，只有拥有相应权限的用户，输入正确密码才能登入系统。
