电力监控使用说明书

          ARTA-3000是采用多平台设计，将自动化系统所依托的监视、控制、逻辑、转换、互联网平台等模块进行封装，可以在Windows平台运行，把操作简易化的软件提供给用户。
桌面上双击打开ARTA电力监控系统“人机界面”。

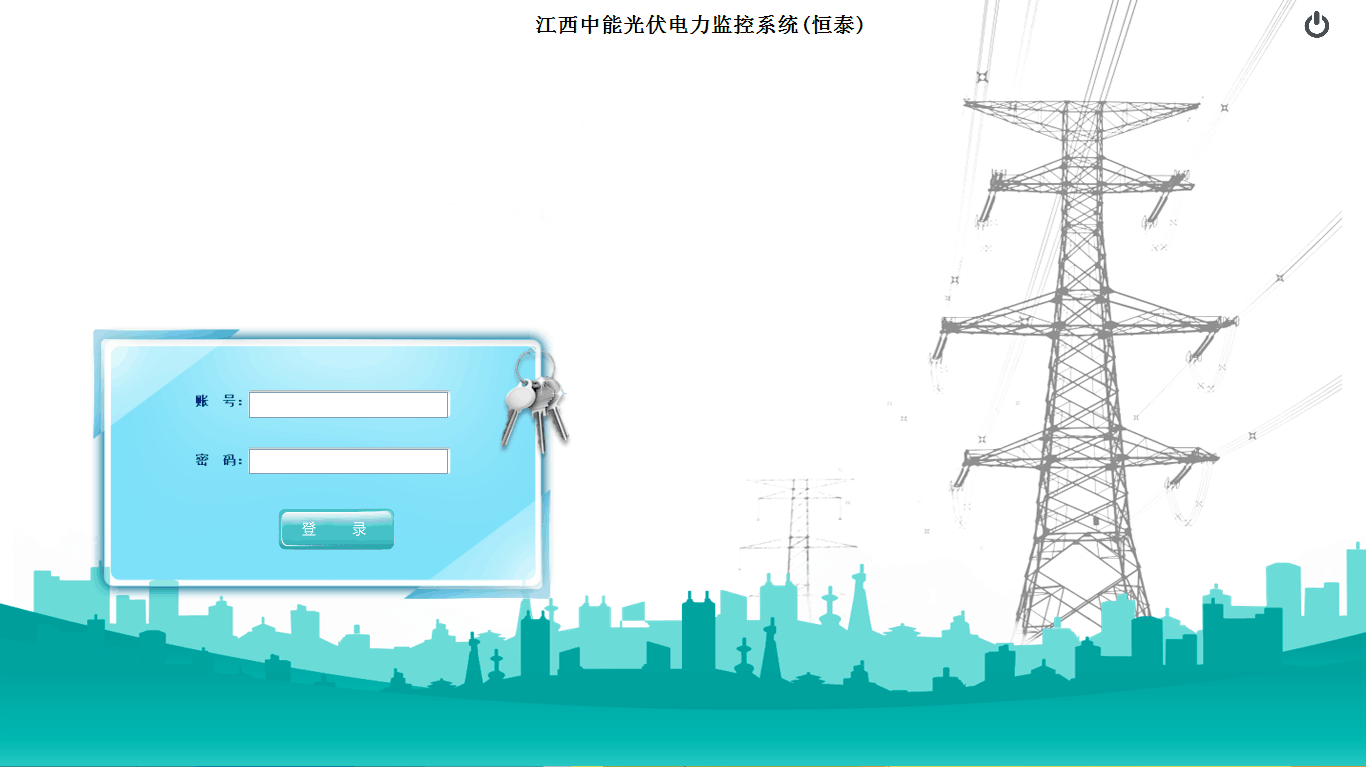

      登录界面

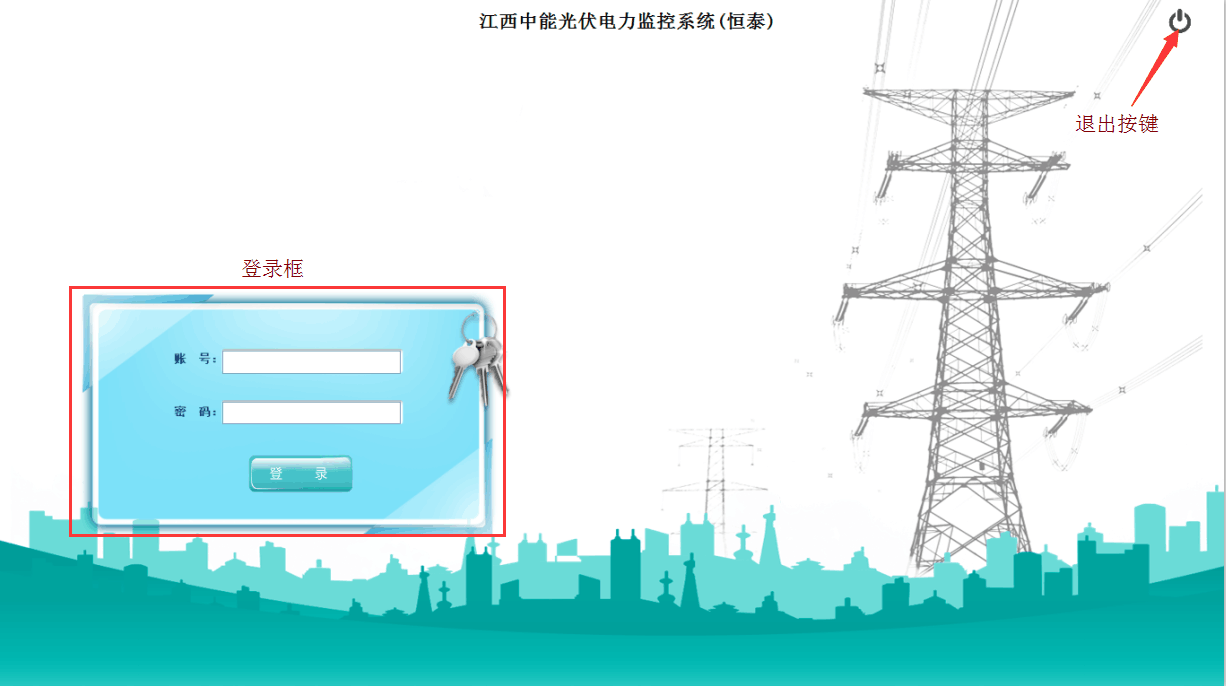

         系统打开运行后，显示登录界面，登录界面不仅仅显示项目名称，制造单位等，更重要的是作为用户登录的主界面，只有拥有相应权限的用户，输入正确密码才能登入系统。 注：系统默认登录账户密码如下。（不区分大小写）
         账号：system密码：111




返回与退出

        操作界面右上角分别是【返回】和【退出】按钮。
     【 返回】：返回到系统主界面。图例：
      【退出】：关闭ARTA软件。图例：

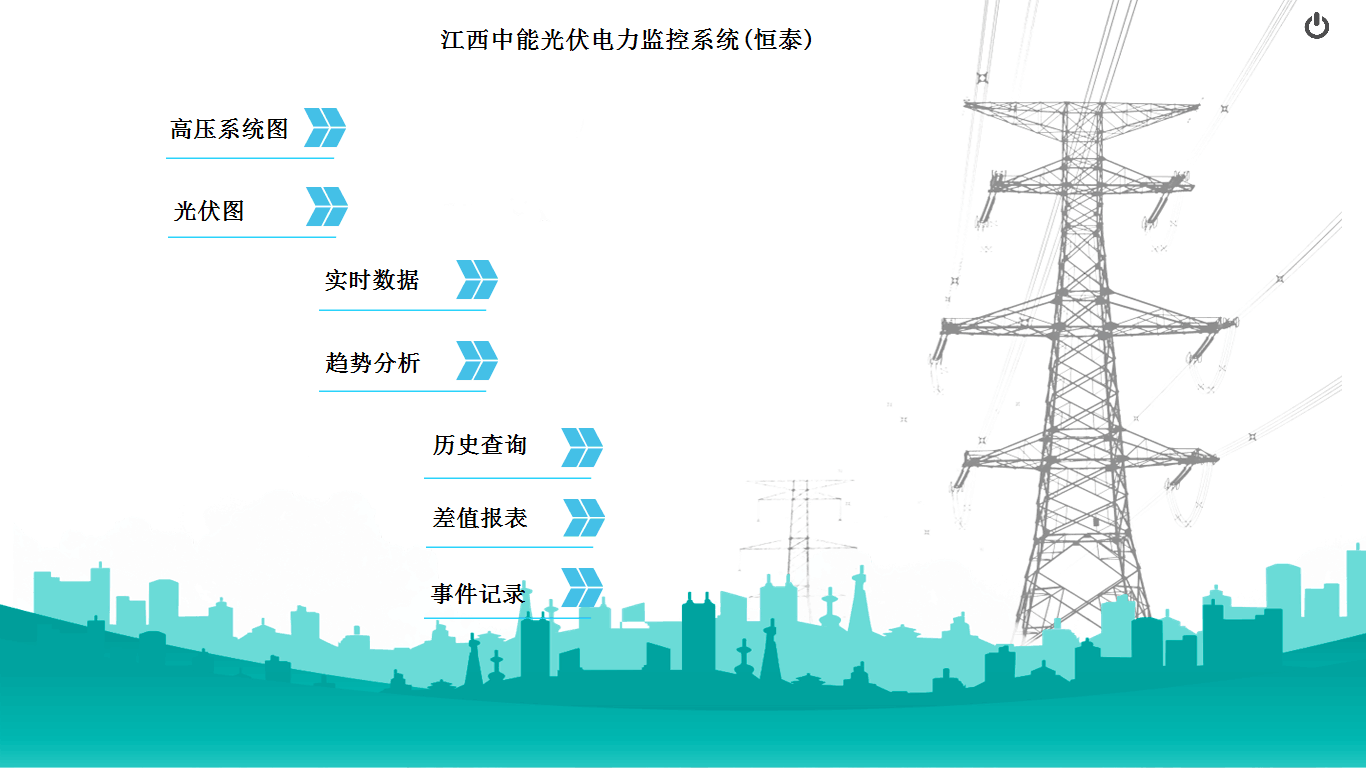

系统主界面

        系统主界面显示系统时间，当前用户，菜单导航，同时页眉显示项目名称信息。
 主界面连接所有的操作界面，进入子项菜单。

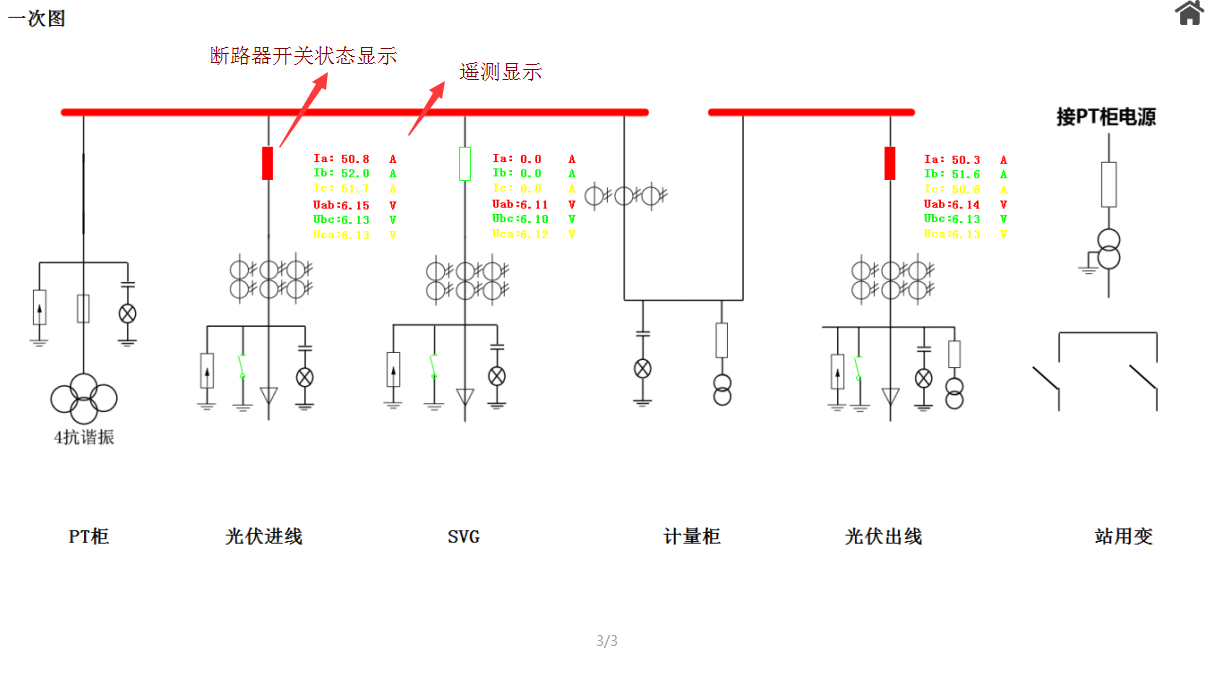

 一次图

    简单直观的展现高压电力监控的拓扑结构。用户可以轻松的查询到设备的实时的状态。便于使用和查询。系统主接线根据系统设计图纸，还原系统结构


光伏分布图

  在“光伏图”中，清晰明朗的展示了各个箱变下方接入的逆变器个数、型号。以及各个采集装置与逆变器的各项详细参量。界面及操作步骤如下：

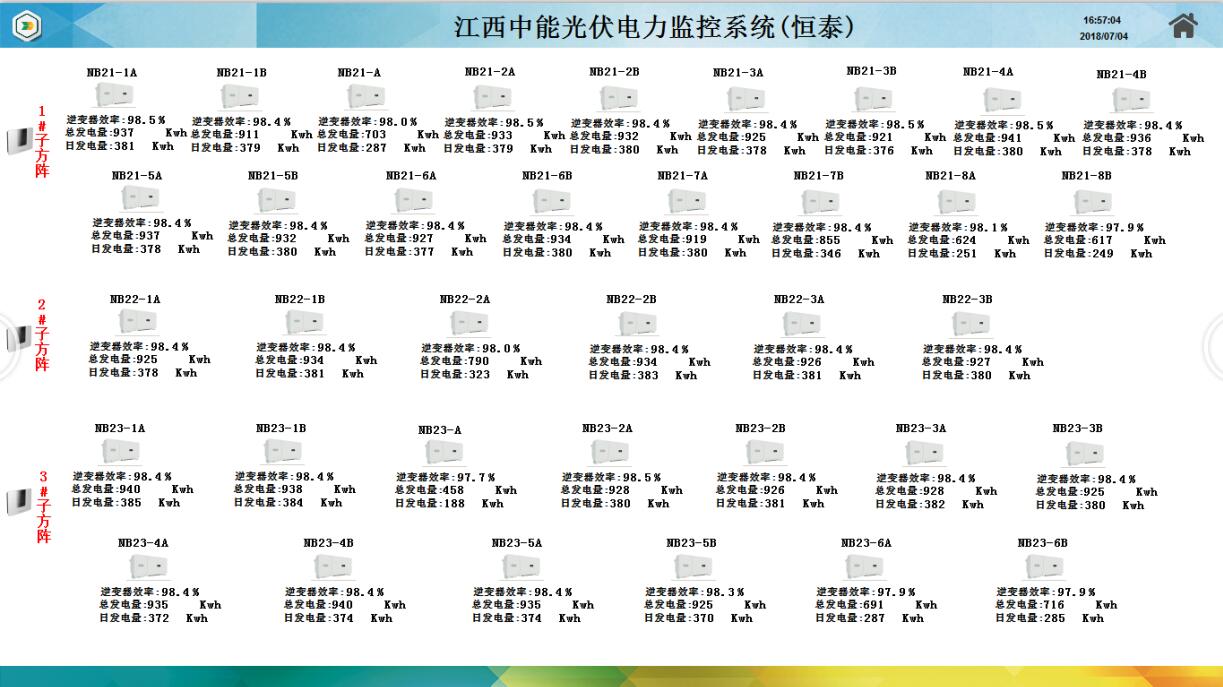

1.主布局图。

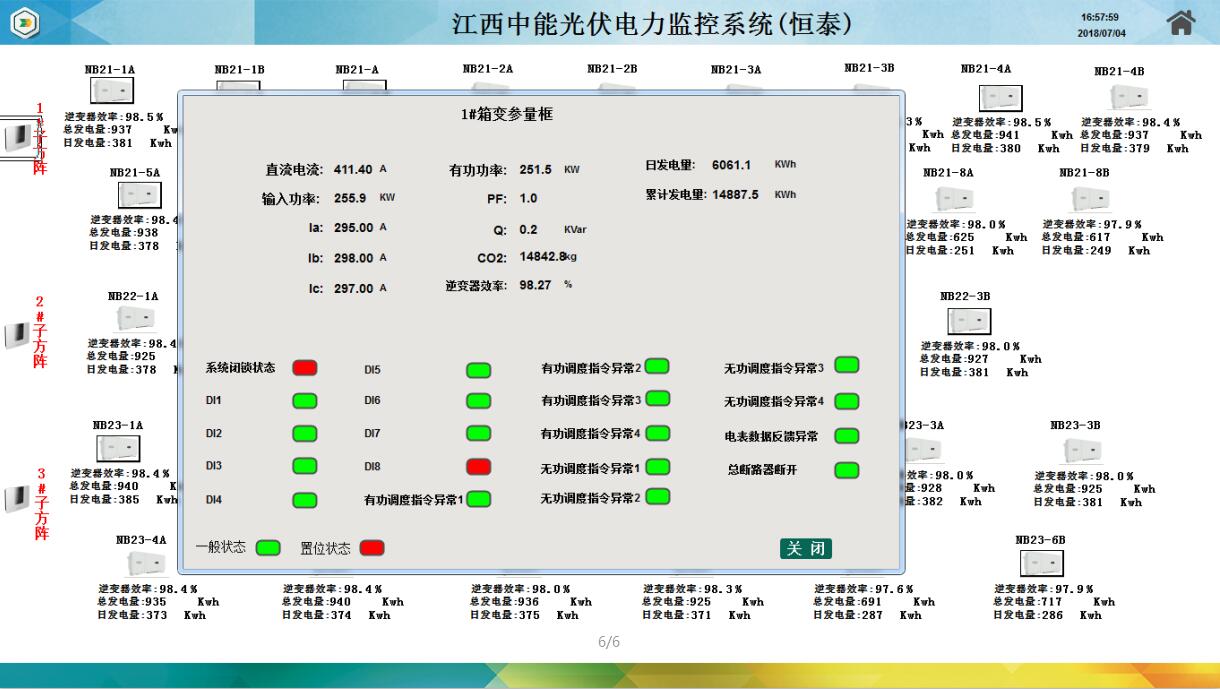

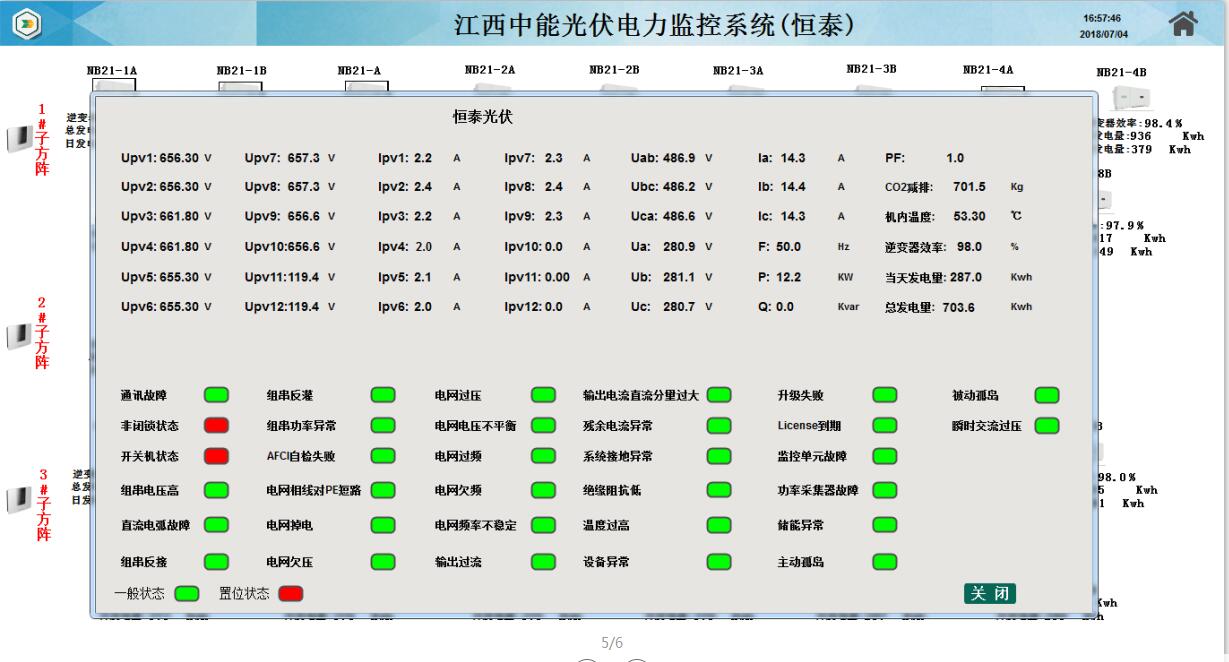

2.在“主布局图”中单击逆变器或采集装置图标，可弹出该设备的详细参量。如图：



注：设备参量框中的绿色与红色图标分别代表着该遥信点位为“非置位状态”与“置位状态”。
值得一提的是，若当前状态为正在查看某一个设备的参量框，在查看下个设备的参量框前，须先关闭当前参量框。

图例：非置位
            置位
           关闭参量框


    实时数据

实时数据是完整显示系统设备的实时监测信息，用table表、按回路布局方式呈现，清晰、直观显示回路的电压，电流，电功率各项数据。



  趋势分析

趋势分析按设备划分子项，点击进入之后，一般根据曲线表格右上方的选择框内选择需要查询的设备，即可绘制所选对象曲线。



选中回路后，曲线图中会用不同颜色的线条将参数显现出来。如图圆圈标记的地方，单击可以选择屏蔽该数据



点击右侧的数值显示部分，可设置当前选中曲线的纵坐标范围


在曲线显示部分可使用鼠标进行曲线的放大或缩小显示，也可“恢复放大的曲线
查询历史曲线，设置时间范围：







 历史查询

历史查询是通过设置查询时间，选择需要查询的回路，可以将时间段内该回路的数据查询出来。以table表、按接线回路方式呈现，清晰、直观的监测仪表完整显示系统设备的某一时间段监测信息，历史信息。



差值报表

差值报表按时间划分成日月年三个子项，点击进入之后，可以勾选需要查询的对象，设置查询日期，即可查询历史数据，并可以导出到excel作为数据分析的依据。



 日报表

日报表，可以通过设定日期，以及逆变器回路来查询当天内各个时段的抄表值和发电量。





 月报表

月报表，可以通过设定日期，以及楼层回路来查询当月每天的抄表值和耗电量。以月为周期，查询日期建议设定起始时间为每个月的1号。（截止时间为30/31）





年报表

年报表，可以通过设定日期，以及楼层回路来查询当年每月的抄表值和耗电量。以年为周期，查询日期建议设定起始时间为每年的1月1号。



事件记录

在“事件记录”中值得一提的是，该记录可分为“实时记录”与“历史记录”。
实时记录中的“查询区域”默认保持为“所有区域”。
如下图：


第二步操作详细说明：
勾选复选框，选择按“区域查找”，点击“选择按钮”。



历史记录操作如下



第二步操作详细说明：
1勾选复选框，选择按“区域查找”，点击“选择按钮


2按下图顺序点击确认



3 点击查询按钮。查询结果就出来了
