兴顺煤矿电力监控系统
兴顺煤矿电力监控系统
ARTA-3000是采用多平台设计，将自动化系统所依托的监视、控制、逻辑、转换、互联网平台等模块进行封装，可以在Windows平台运行，把操作简易化的软件提供给用户。
桌面上双击打开ARTA电力监控系统“人机界面”。

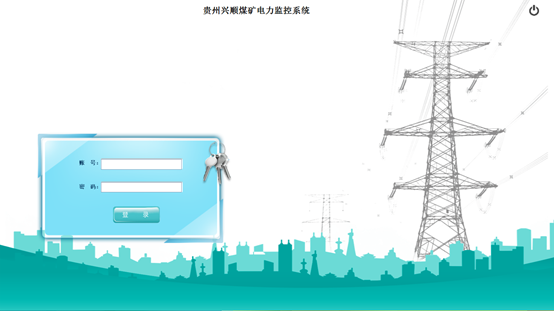

登录界面
系统打开运行后，显示登录界面，登录界面不仅仅显示项目名称，制造单位等，更重要的是作为用户登录的主界面，只有拥有相应权限的用户，输入正确密码才能登入系统。
注：系统默认登录账户密码如下。
账号：arta 密码：111
返回与退出
操作界面右上角分别是【返回】和【退出】按钮。
【返回】：返回到系统主界面。
【退出】：关闭ARTA软件。

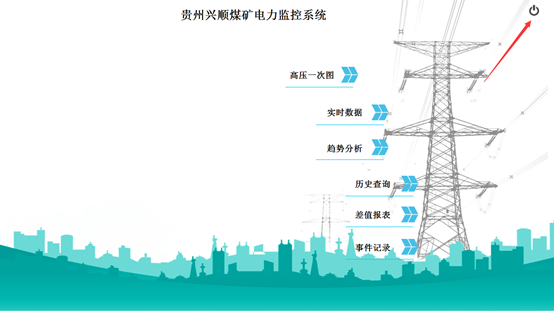

系统主界面
主界面连接所有的操作界面，进入子项的系统主接线图。系统主接线根据系统设计图纸，还原系统结构，并将实时信息进行显示，点击任一显示项，可以进入查询设备各项详细信息。

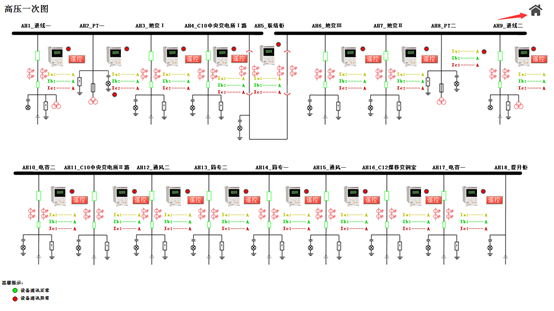

一次图
简单直观的展现整个电力监控的拓扑结构。用户可以轻松的查询到每块电表的实时的状态。便于使用和查询。

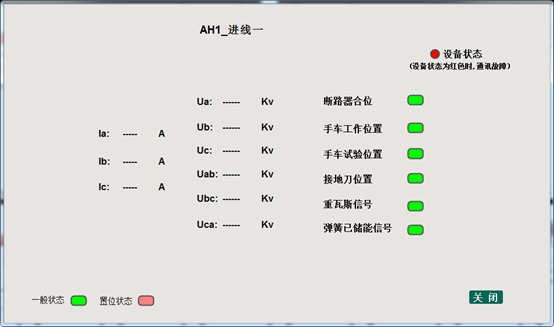

高压系统图中点击此处可查看 “保护参量框”。窗口显示如下：
界面中该图标表示当前回路的通讯状态：

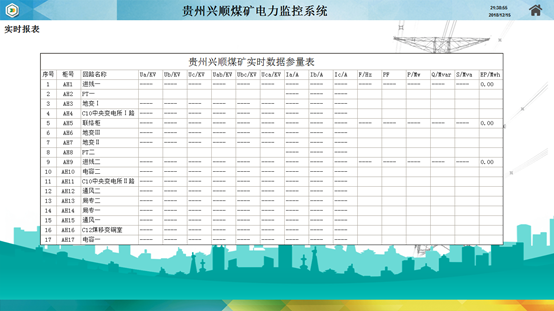

实时数据
实时数据是完整显示系统设备的实时监测信息，用table表、按接线回路方式呈现，清晰、直观的回路电压，电流，电功率各项数据。
趋势分析
趋势分析内又分实时曲线分析和历史曲线分析。

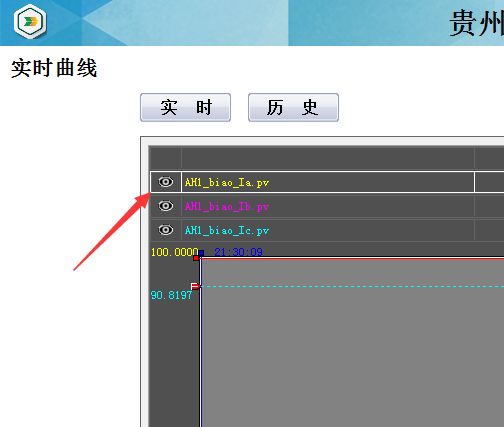

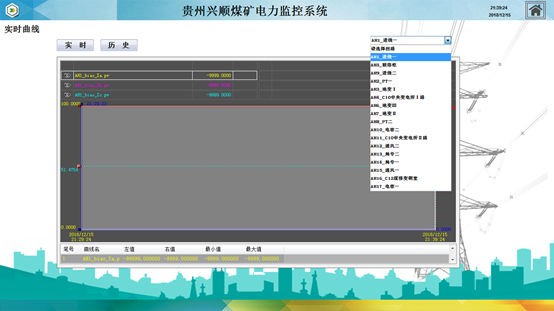

实时曲线按区域划分子项，点击进入之后，，一般根据曲线表格右上方的选择框内选择需要查询的回路，即可显示所选对象的实时数据。曲线下端是数据分析，查看时需要将表格上拉。
选中回路后，曲线图中会用不同颜色的线条将电流显现出来。如图标记的地方，单击可以选择屏蔽该数据。
注：① 曲线图下端的数据表格默认显示一行，可以通过上拉图标框来显现更多数据（如下图）。
② 当回路没有连接，或没有数据输入时，表格内会出现坏值，例：99999，-99999.

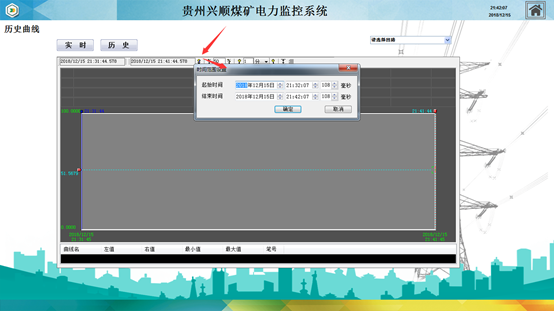

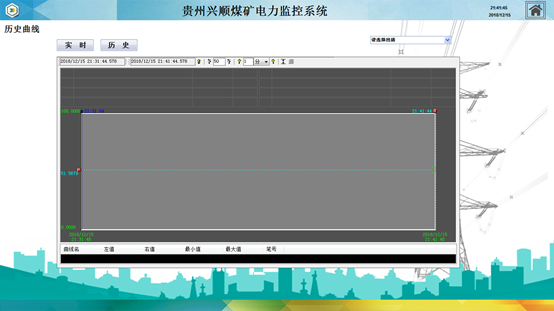

历史曲线按区域划分子项，点击进入之后，勾选需要显示的回路，通过设置查询时间，可以将时间段内的数据查询出来以曲线的形式进行显示，并可以对X轴、Y轴进行缩放功能，便于对曲线数据进行分析。
历史曲线基本操作与实时操作相同。有区别的是可以在如图标记的查询条件设置栏内选择查询条件，设置起始时间，曲线按百分比左右移动，以及设定曲线的上限值。

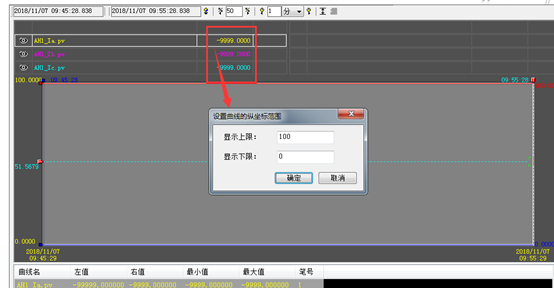

双击此处区域，可根据实际情况调整纵坐标上下限。

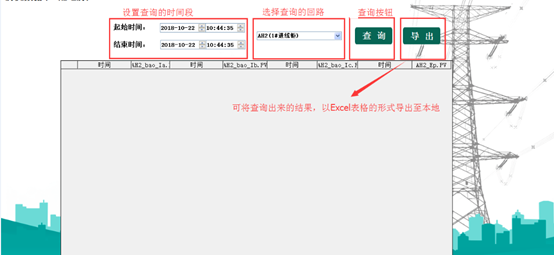

n 历史查询
历史查询是通过设置查询时间，选择需要查询的回路，可以将时间段内该回路的数据查询出来。以table表、按接线回路方式呈现，清晰、直观的监测仪表完整显示系统设备的某一时间段监测信息，历史信息。

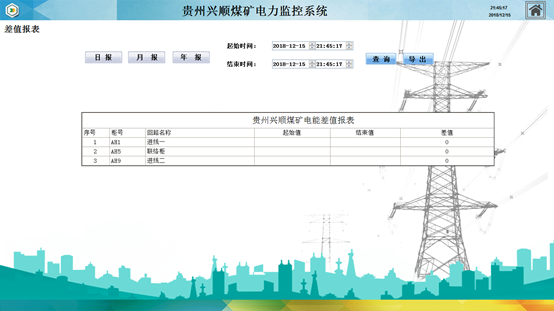

差值报表
差值报表按时间划分成日月年三个子项，点击进入之后，可以勾选需要查询的对象，设置查询日期，即可查询历史数据，并可以导出到excel作为数据分析的依据。

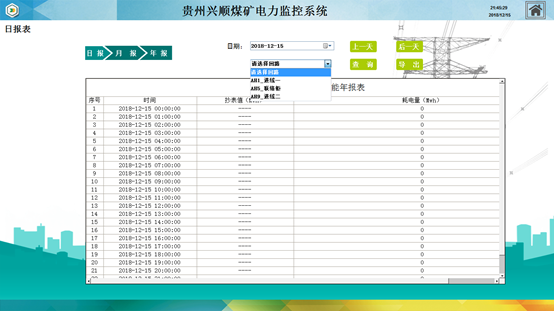

日报表
日报表，可以通过设定日期，以及楼层回路来查询当天内各个时段的抄表值和耗电量。

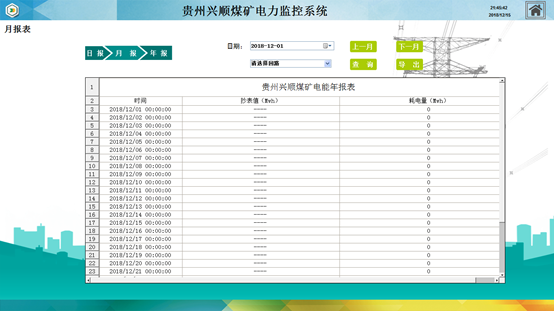

月报表
月报表，可以通过设定日期，以及楼层回路来查询当月每天的抄表值和耗电量。以月为周期，查询日期建议设定起始时间为每个月的1号。（截止时间为30/31）

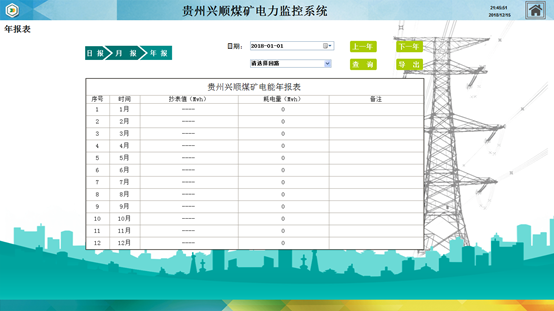

年报表
年报表，可以通过设定日期，以及楼层回路来查询当年每月的抄表值和耗电量。以年为周期，查询日期建议设定起始时间为每年的1月1号。
事件记录
在“事件记录”中值得一提的是，该记录可分为“实时记录”与“历史记录”。

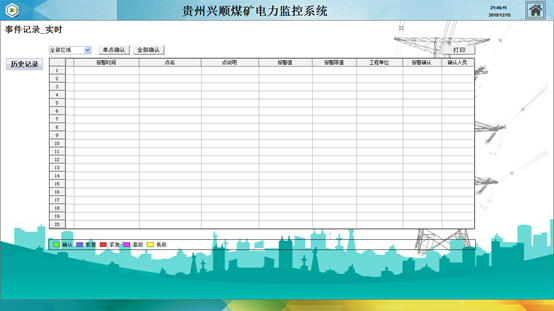

实时记录中的“查询区域”默认保持为“所有区域”。
如下图：

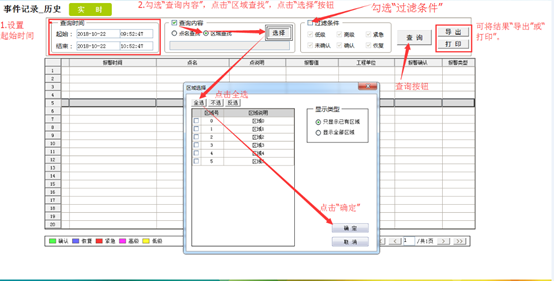

历史记录中操作
如下图：
