北京职业学院电力监控系统


一．项目简介

    北京职业学院,是全国“百所国家示范性高等职业院校”之一,被首都服务业誉为“商界黄埔军校”和“经理的摇篮”,学院培养的学生得到用人单位普遍好评,高职毕业生就业率多年稳定在99%以上。

学院占地面积432.3亩,校园环境优美,是花园式校园,在校生近八千人,学院新建了1.7万平方米的校内实训基地——财贸实训大楼,为创新财经类专业教学实训创造良好条件。武汉艾睿达技术有限公司于2019年承接此学校电力监控项目

二．系统方案

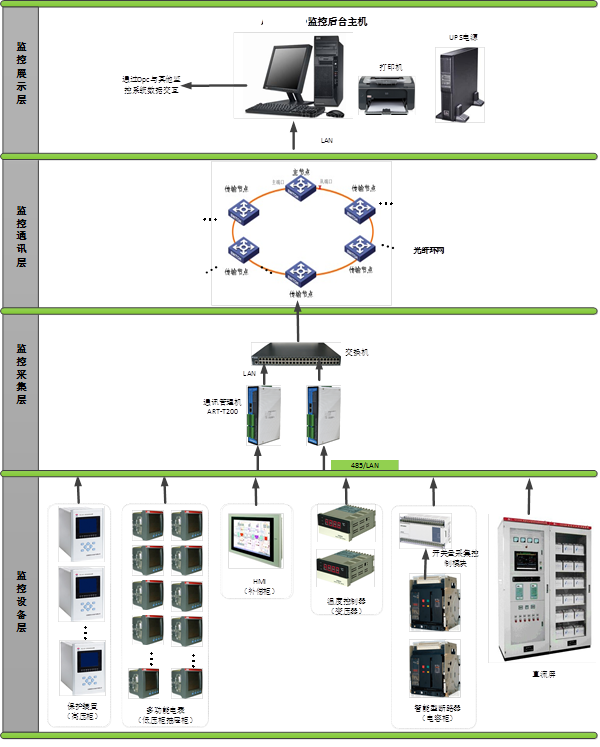

系统分为四层，第一层为设备层，包含：电力仪器仪表，微机继电保护，光伏逆变器，智能开关，故障及录波设备，温度巡检设备，直流屏等。
第二层为采集层，通过前置通信管理机，将本区域的设备通过通信接口和协议进行数据的采集和传输，通过标准的以太网接口向上一层传输数据。
第三层为传输层，通过交换机组建网络，将各个区域的采集设备，通过网络实现数据的传输，常见的有星形网，环网等，链路介质有双绞线和光纤，双绞线只能组建200米以内的区域网络，而光纤则不受距离限制，是可以组建复杂，长距离的传输层网络介质。
第四层为展示层，通过监控软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能

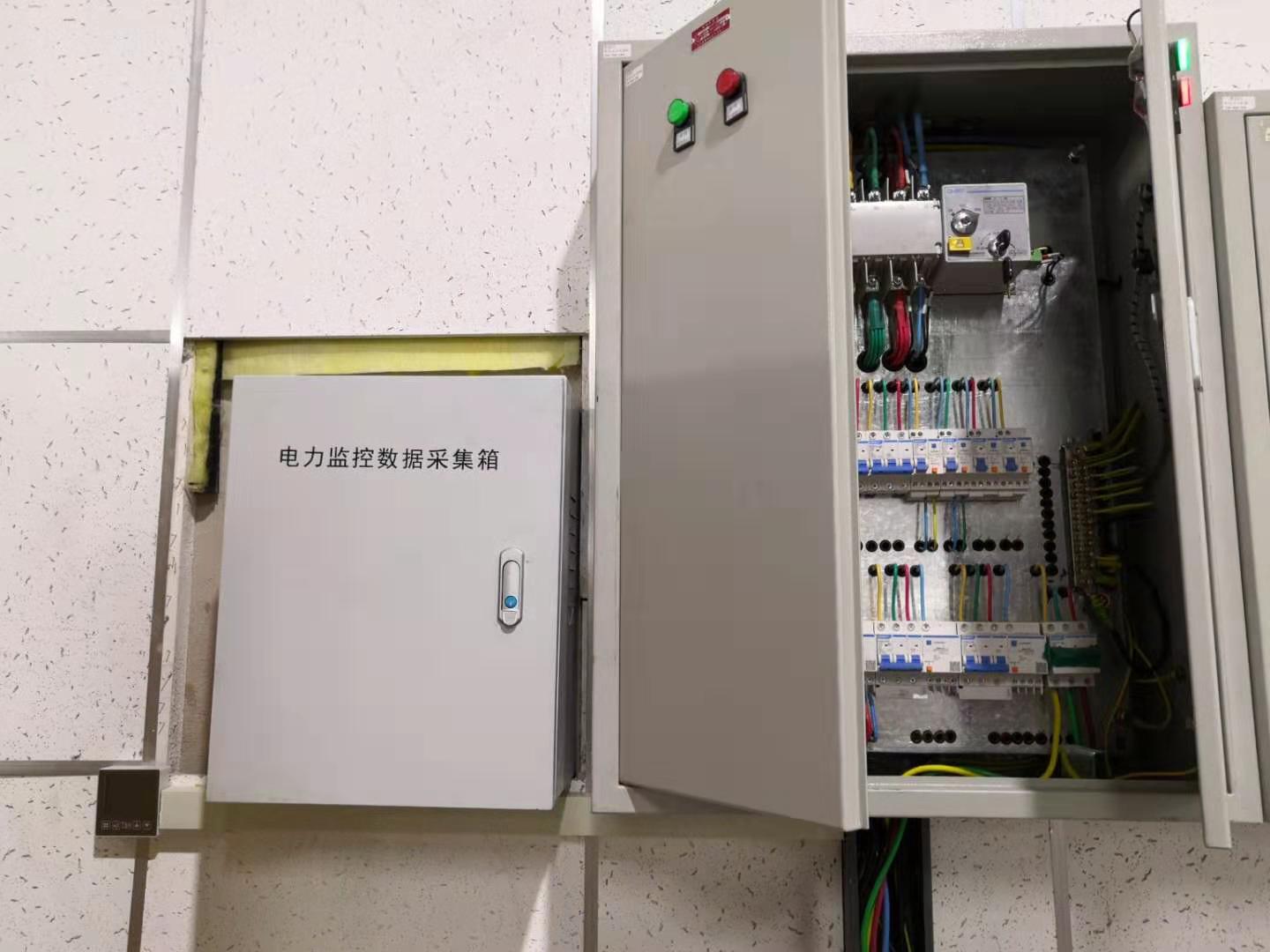

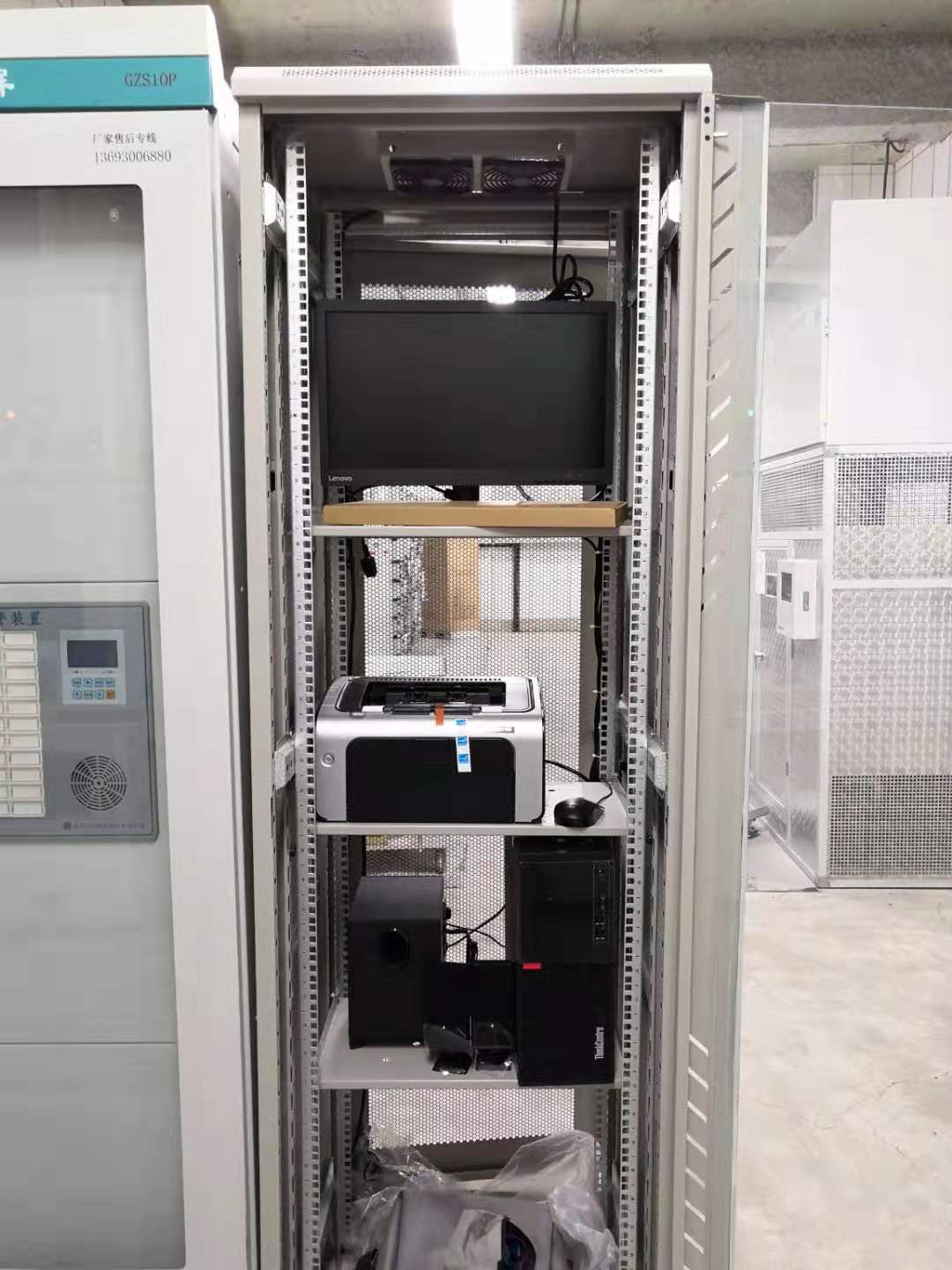

三，现场图片





     武汉艾睿达智能技术有限公司提供的系统方案具有成熟化、模块化、监控软件和核心联网采集产品自主研发的特点，易于实施和扩展，易于根据客户的需求定制化调整，并具有很强的性价比特点。武汉艾睿达电力监控系统自推出市场以来获到了用户的亲睐，在多个行业和环节进行了应用，创造了良好的社会和经济效益。
