武汉邮政中心局电力监控系统
武汉邮政中心局电力监控系统
武汉邮政是有着百年历史的中央在汉大型公用服务企业，拥有近万名员工和遍布武汉城乡的邮政网点312处，航空、铁路、汽车等共计邮路170条。武汉邮政拥有华中地区规模最大的邮件处理中心和函件工厂，和北京、上海、广州等七大城市共同构成全国邮政一级骨干传输网和八大航空邮件转运中心，是华中地区邮件集散、处理中心和全国航空邮件的汇接中心。目前，武汉邮政已在4个火车站、机场、港口，17个宾馆、写字楼，9个厂矿企业，57个院校，108个社区配套建设了邮政局所，并在人群密集的写字楼和广袤的农村地区分别设置服务点238处、120处。08、09年被列为武汉市“百强企业”。 地址：武汉市东西湖金山大道金银湖国际高尔夫俱乐部斜对面

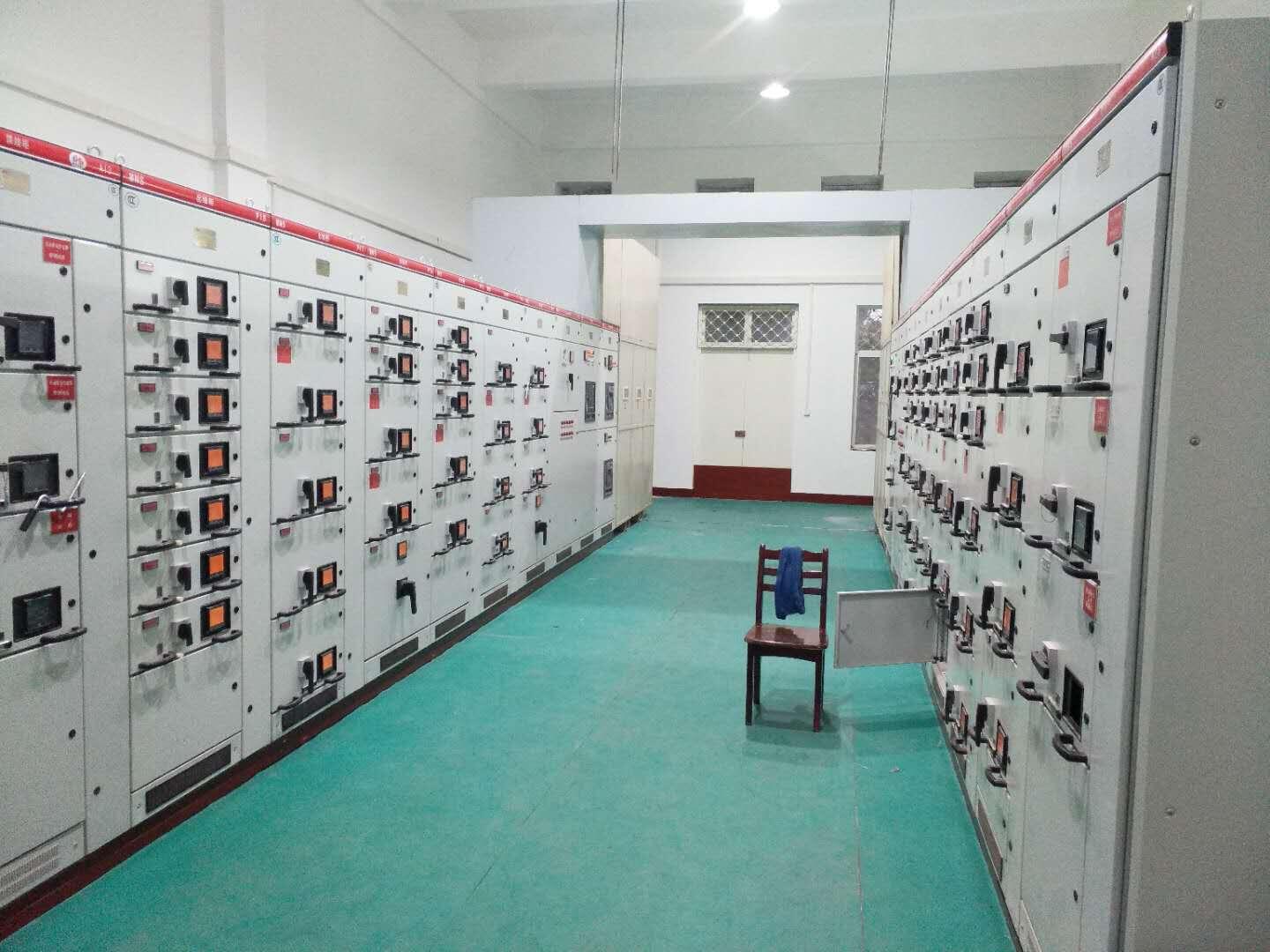

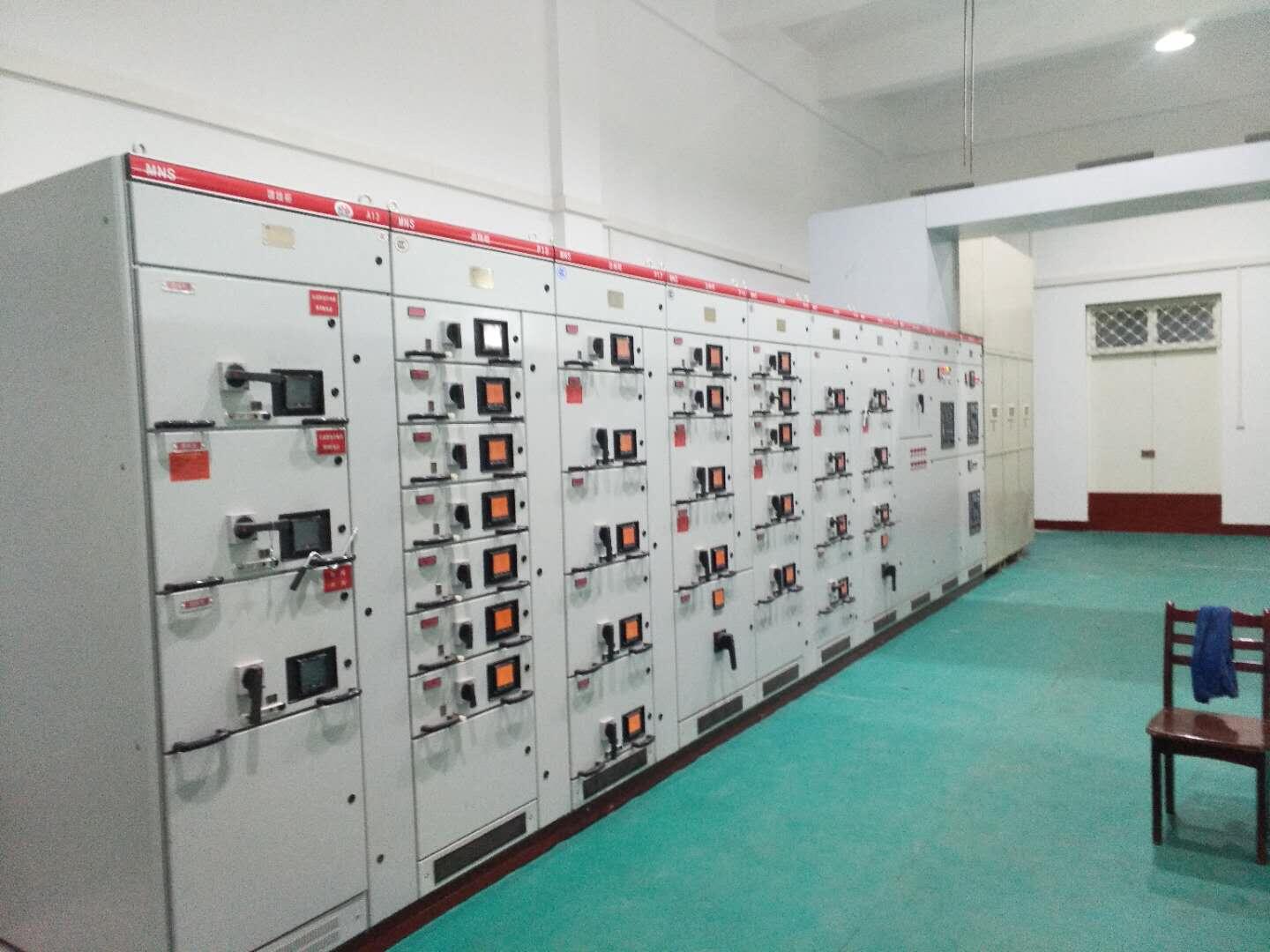

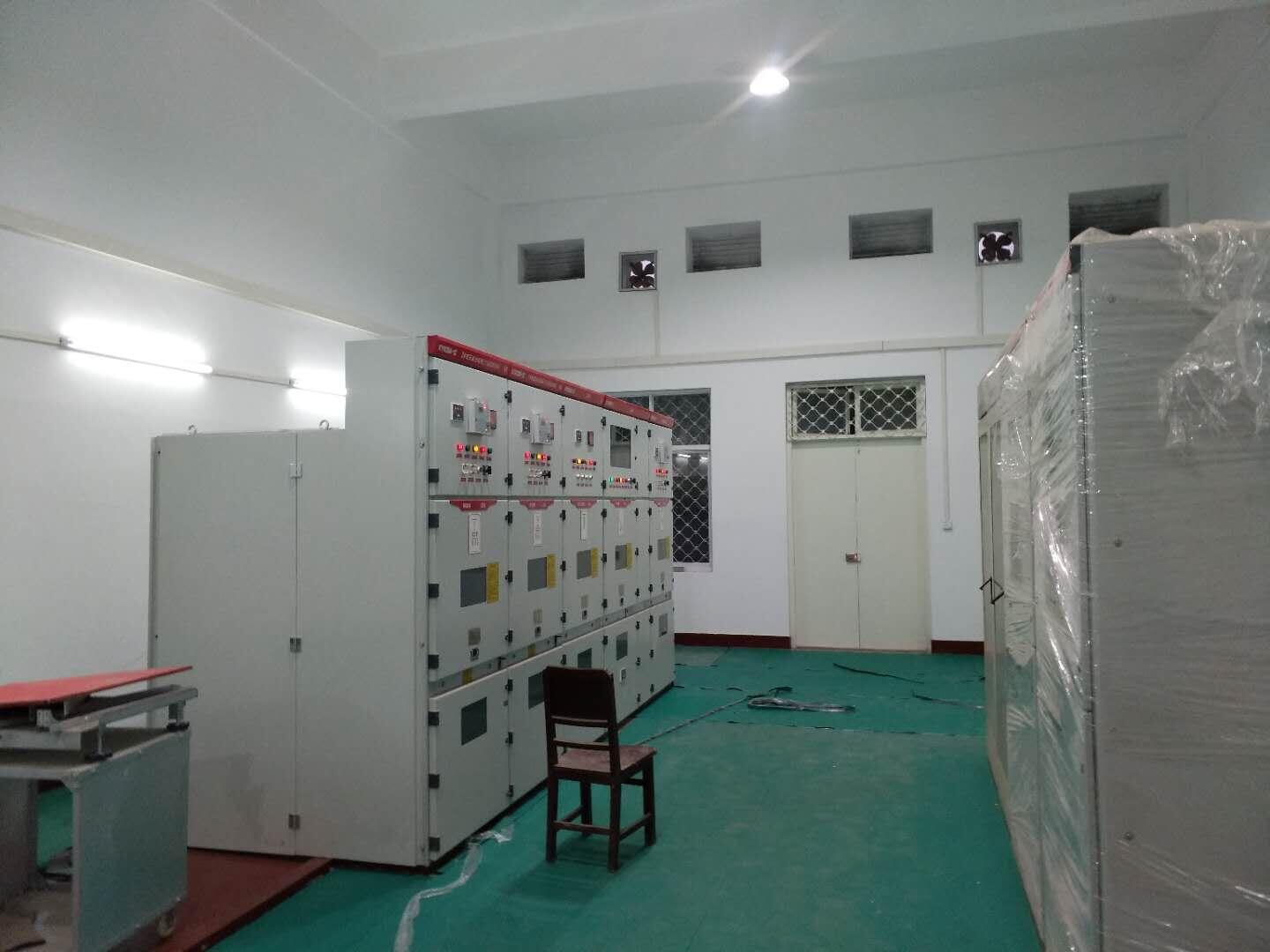

监控系统主要实现武汉邮政中心中心局变电站的变配电系统进行用电监控与电能管理。监控范围为变电所高压,低压两个配电房变压器的低压进线柜、联络柜、馈线柜仪表进行远程实时监控和电能管理。总共77块西班牙表，分7条总线，总线直接接入本变电所内的采集设备；值班室位于变电所内，总线直接上传至变电所主机，从而在监控主机上实现总线上仪表与监控主机的数据连通。
典型拓扑结构

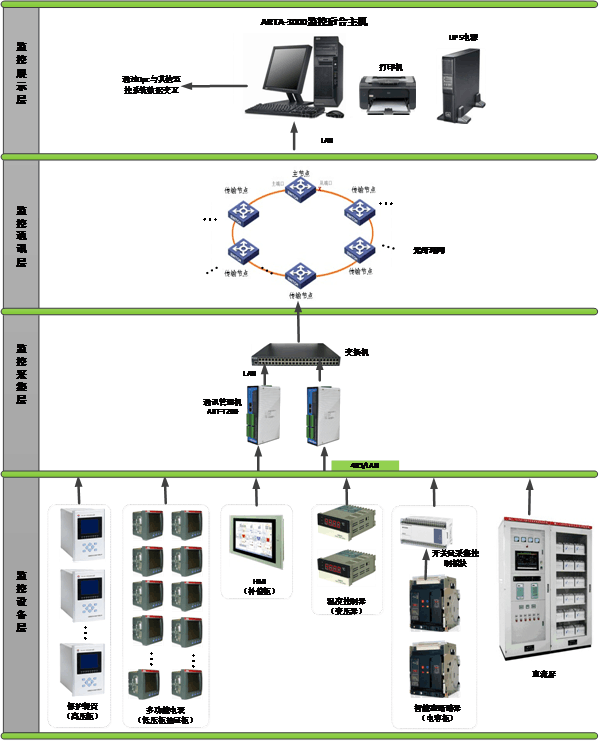

依据低压开关站电力监控后台系统的具体特点，我们提出具有针对性的系统设计，典型系统结构拓扑图如下：
系统分为四层，第一层为设备层，包含：电力仪器仪表，微机继电保护，光伏逆变器，智能开关，故障及录波设备，温度巡检设备，直流屏等。
第二层为采集层，通过前置通信管理机，将本区域的设备通过通信接口和协议进行数据的采集和传输，通过标准的以太网接口向上一层传输数据。
第三层为传输层，通过交换机组建网络，将各个区域的采集设备，通过网络实现数据的传输，常见的有星形网，环网等，链路介质有双绞线和光纤，双绞线只能组建200米以内的区域网络，而光纤则不受距离限制，是可以组建复杂，长距离的传输层网络介质。
第四层为展示层，通过监控软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能。
物理系统结构

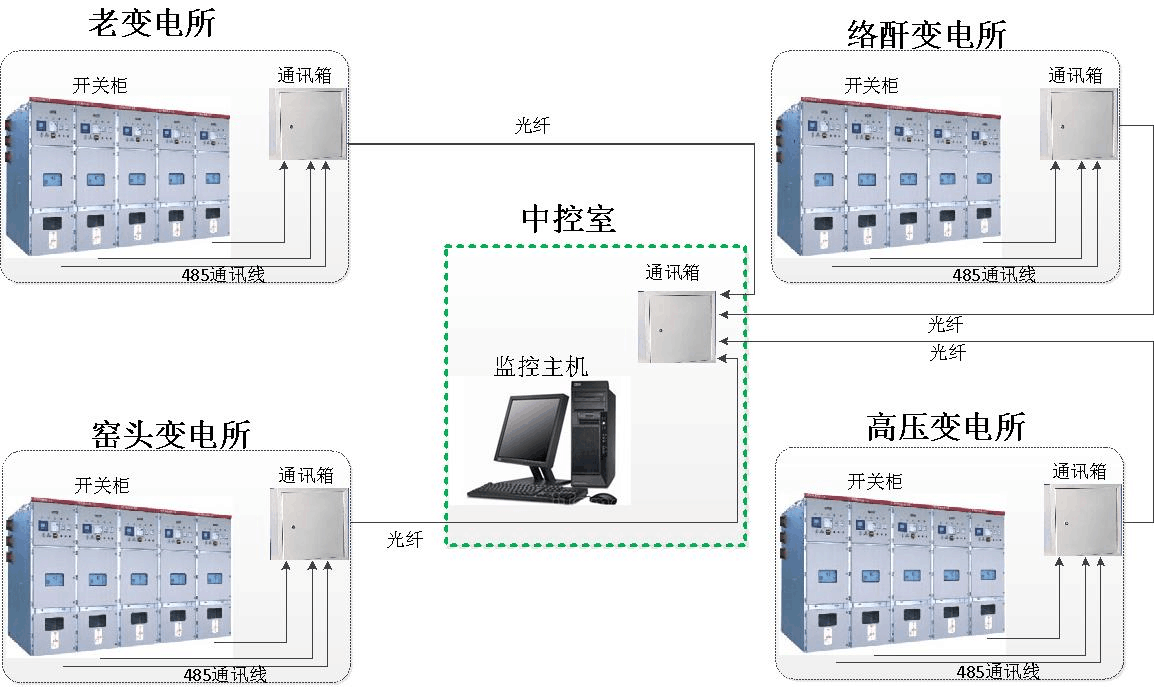

典型的系统实施结构如下图所示：
上图即为一个典型的系统物理结构，变电所内部设备通过RS485网络到通信箱，通信箱内置通信管理机和UPS电源等，将本地数据进行采集，通过通信箱的交换机与各个区域组成光纤环网，中控室则安装监控软件系统。
三、功能组成

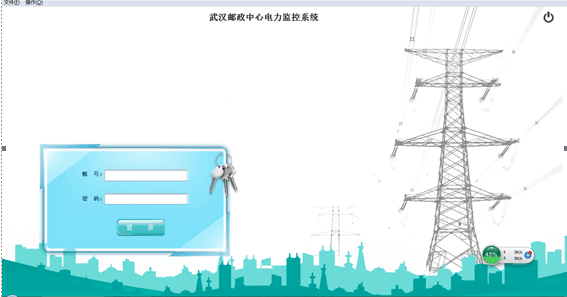

1.欢迎页面
欢迎页面不仅仅显示项目名称，制造单位等，更重要的是作为用户登录的主界面，只有拥有相应权限的用户，输入正确密码才能登入系统。
2.系统主界面
系统主界面显示系统时间，当前用户。按功能划分为多个选项，单击任一选项，进入选项的功能界面。
界面显示项目主接线图状态，页眉为项目名称信息。当有系统通信故障时，通信指示灯爆红，提示通讯故障。正常情况下，通讯指示灯常绿。

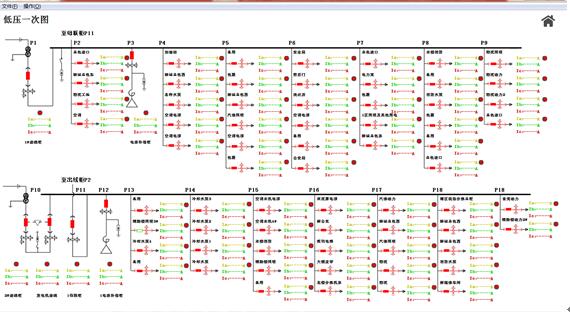

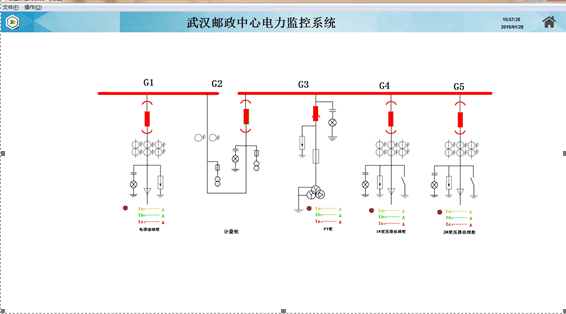

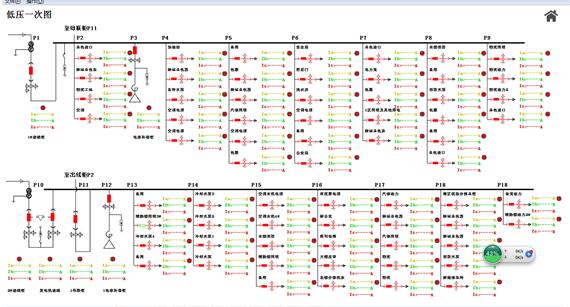

3.主接线图
主接线图二级菜单，按区域划分为多个子项，单击任一子项，进入子项的系统主接线图。系统主接线根据系统设计图纸，还原系统结构，并将实时信息进行显示，点击任一显示项，可以进入仪器仪表的详细实时信息。

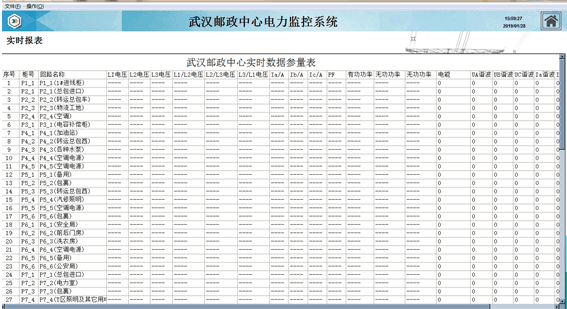

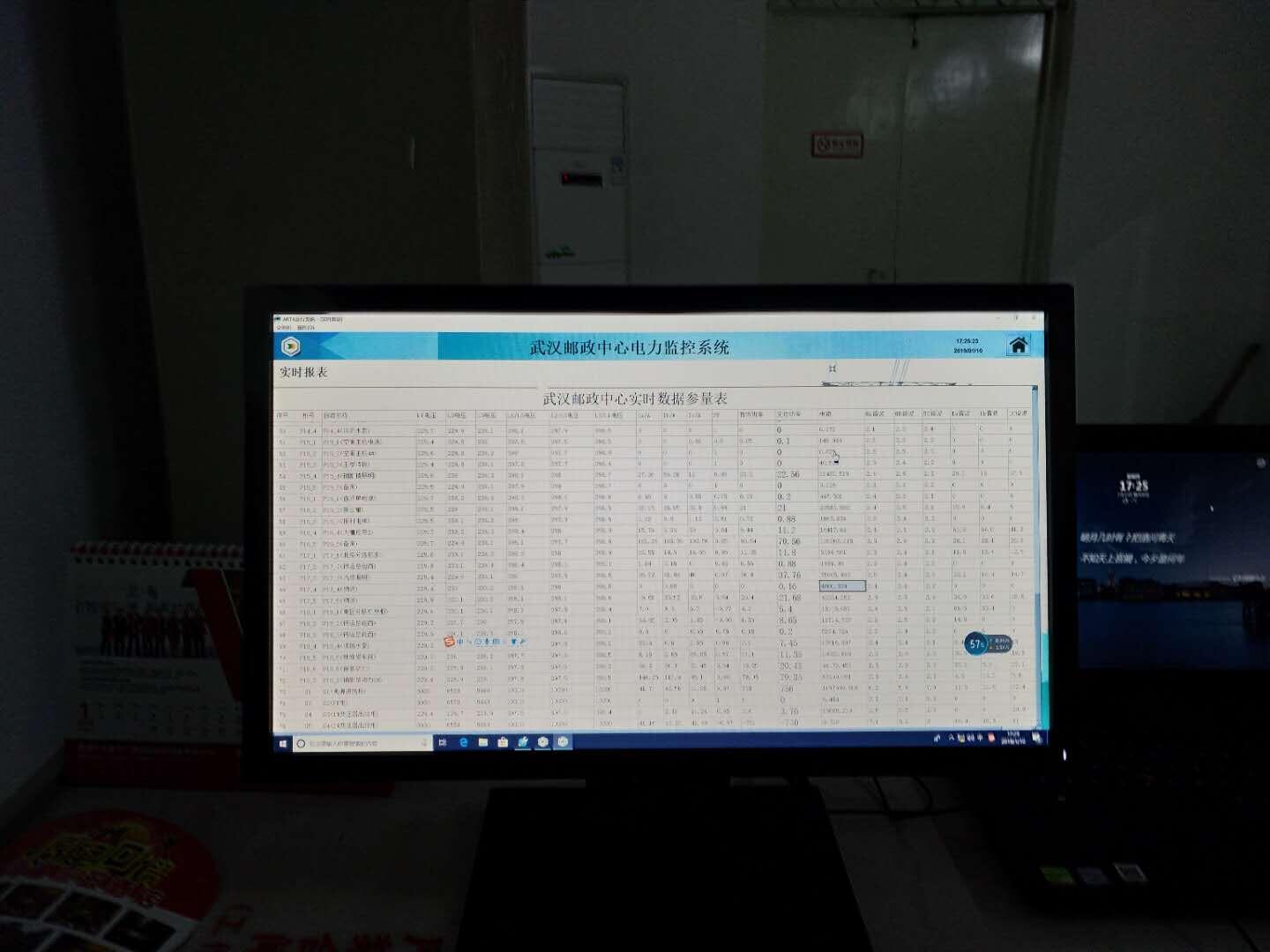

4.实时数据
实时数据是完整显示系统设备的实时监测信息，按设备类型分成多个二级子项，如电力仪表、继电保护、直流、温控仪等。用table表、按接线回路方式呈现，清晰、直观的监测仪表实时信息。主接线图二级菜单，按区域划分为多个子项，单击任一子项，
进入子项的系统主接线图。
5.抄表计量
抄表计量主要为具有计量功能的仪表实现按时间段、年、月、日等方式进行计量统计，减轻人为抄表的工作量，具有统计准确，实时操作，并可以导出为excel表，作为收费依据，也作为节能量化指标。

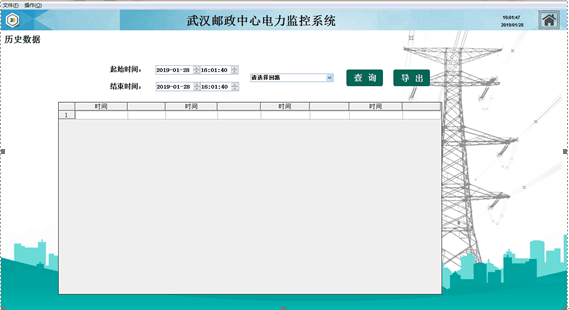

6.历史报表
历史报表按区域划分子项，点击进入之后，可以勾选需要查询的对象，设置查询日期，即可查询历史数据，并可以导出到excel作为数据分析的依据。

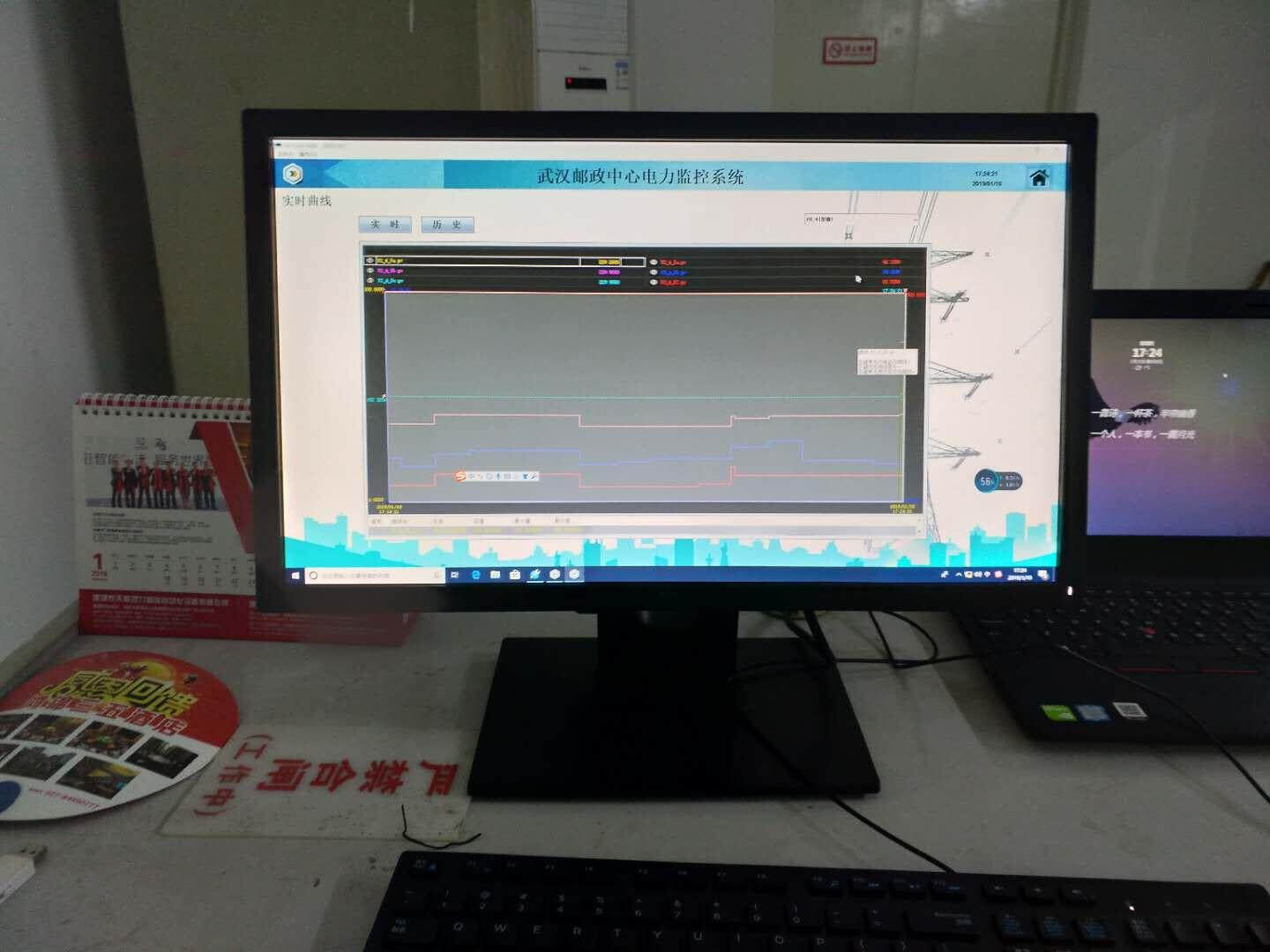

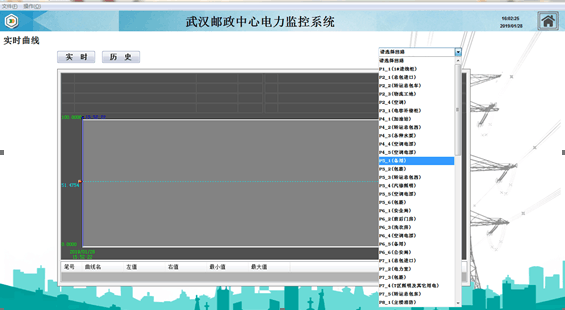

7.实时曲线
实时曲线按区域划分子项，点击进入之后，勾选需要显示的对象，一般为电流、电压、功率、温度等，即可显示所选对象的实时曲线。

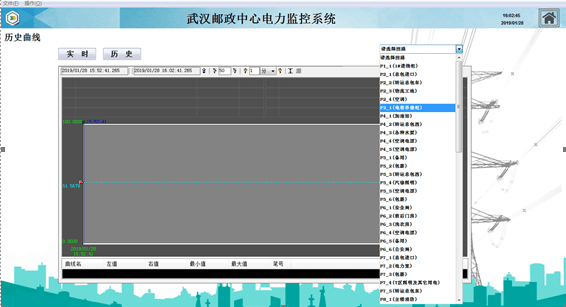

8.历史曲线
历史曲线按区域划分子项，点击进入之后，勾选需要显示的对象，一般为电流、电压、功率、温度等，通过设置查询时间，可以将时间段内的数据查询出来以曲线的形式进行显示，并可以对X轴、Y轴进行缩放功能，便于对曲线数据进行分析。

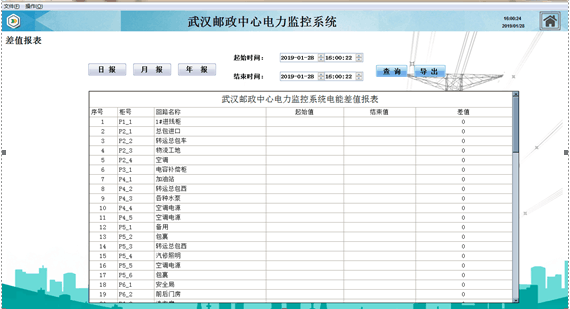

9.日月年报表

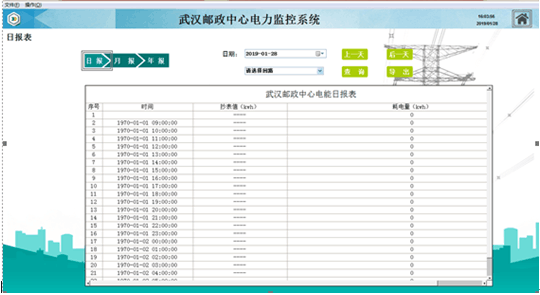

日报表，可以通过设定日期，以及楼层回路来查询当天内各个时段的抄表值和耗电量。

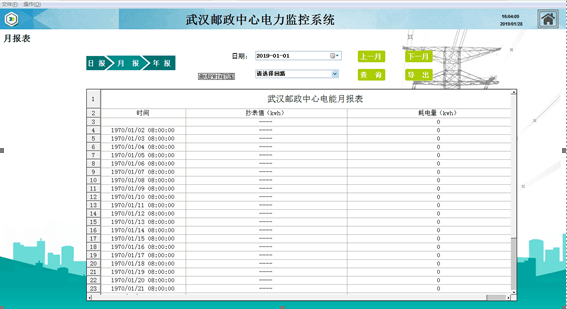

月报表，可以通过设定日期，以及楼层回路来查询当月每天的抄表值和耗电量。以月为周期，查询日期设定起始时间为每个月的1号。（截止时间为30/31）

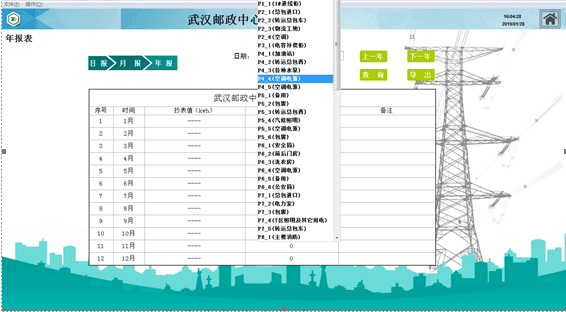

年报表，可以通过设定日期，以及楼层回路来查询当年每月的抄表值和耗电量。以年为周期，查询日期设定起始时间为每年的1月1号。
10.系统退出
点击系统退出，则可以退出真正运行的监控系统，可以设置退出权限，只有拥有权限的用户才可以安全退出系统，否则不允许系统退出。
在当今配电设施的应用中，变电所的配电安全性至关重要，本文介绍的ARTA-3000电力监控系统在湖北武汉邮政中心局的应用，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与通讯管理机、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为学校解决用电计量问题提供了真实可靠的依据，取得了较好的效益
