宁海高速电力监控项目
宁海高速公路电力监控系统
一、系统概述
随着大型公共建筑的拔地而起，商业用户的用户侧的电力配电系统的智能监测已经普及，系统针对用户侧主要的用能节点，设计安装智能仪表，再通过后台系统来实时监控各用能回路的工作状态；并计量各个回路的用电量、用水量、用气量。通过实时监控用能以及相关电力参数、提高用能安全、可靠及维护效率、降低维护的人工成本、实现了配电系统监控的无人值守。通过用能的实时监测，数据的采集及存储，明确供配电系统的运行状态，为用户节约电力维护成本、物业的合理收费提供数据依据。现就宁海高速公路项目中使用的ARTA-3000电力监控系统对用户侧用能智能化做一简要介绍。
二，项目概述及建设目标

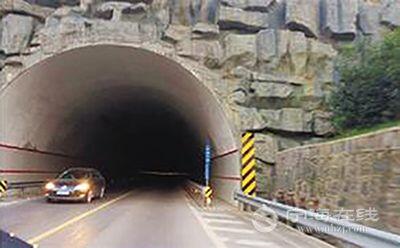

8省道宁海桥头胡至深甽段改建BT工程第三合同段位于浙江省宁波市宁海县深甽镇境内，线路总体呈东西走向，全长约5.496公里。合同工期36个月。主线采用一级公路双向四车道标准设计，设计时速80公里。
宁海县38省道桥头胡至深甽段改建BT工程，是宁海“一环八射三纵七连”交通规划网的重要组成部分。对完善省市公路网络、增强省内东西交通联系、对加快区域城市化进程、促进宁海社会经济发展、推动旅游业发展等方面有着重要意义。

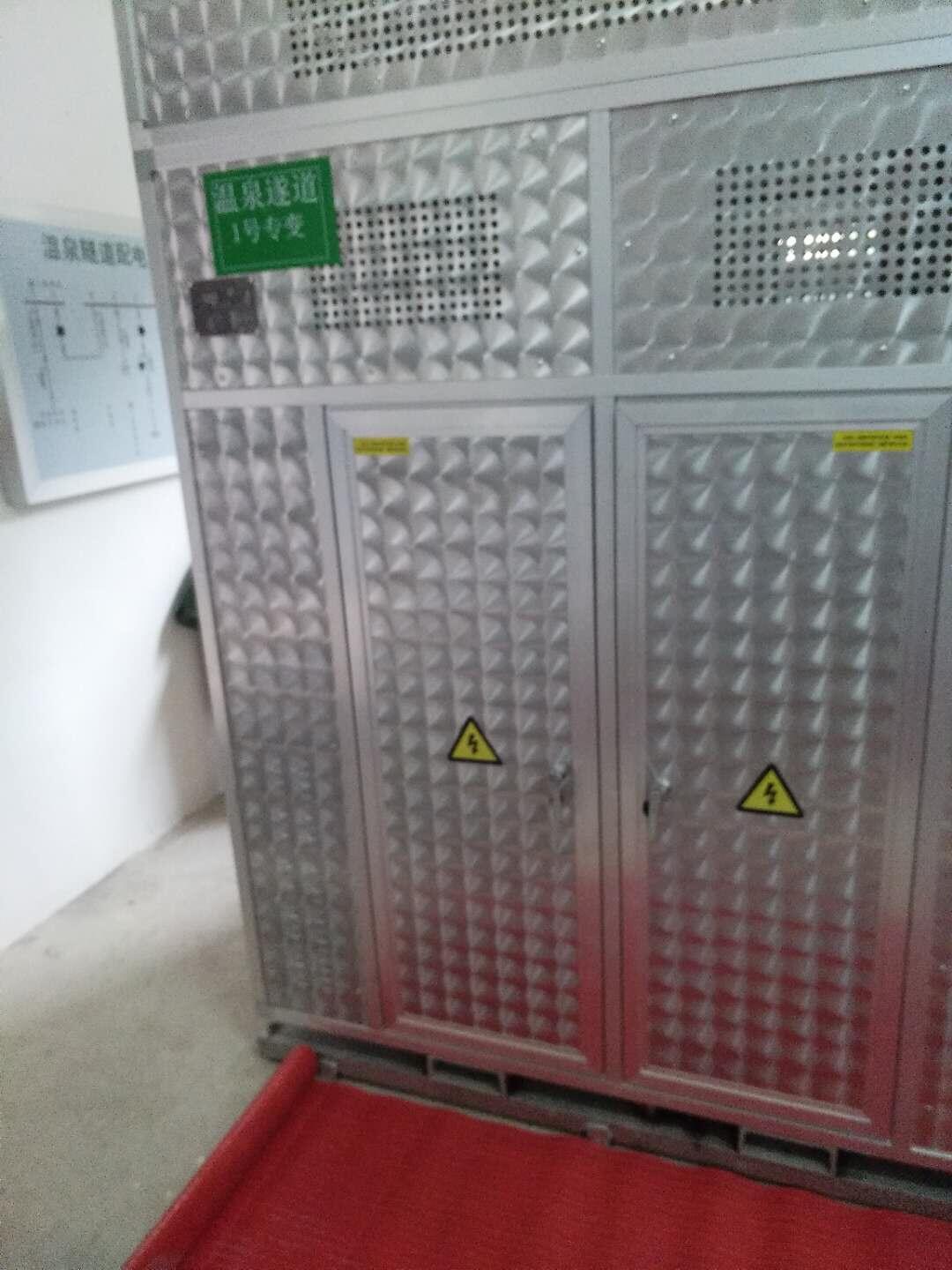

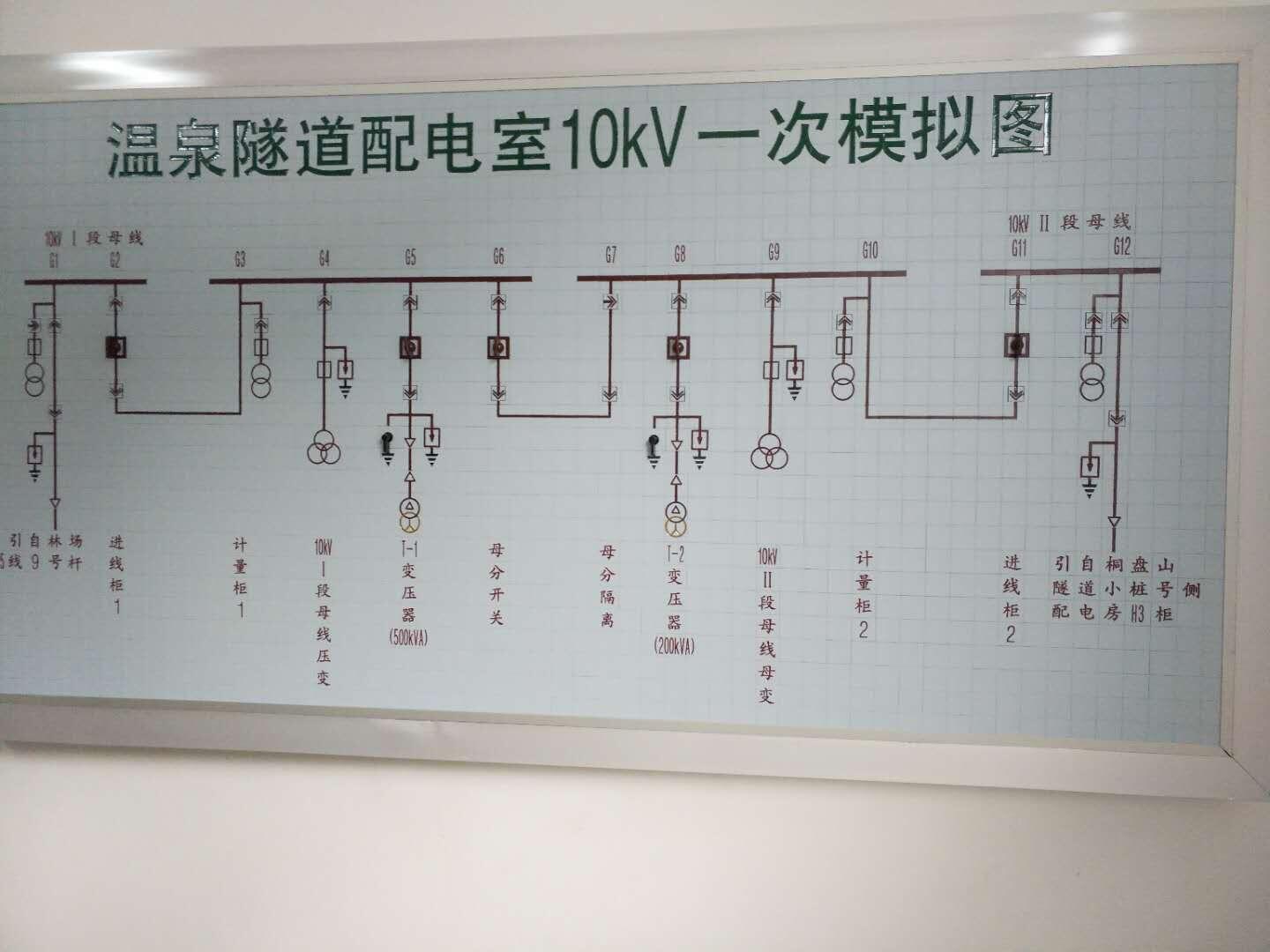

整个项目包括桐盘山大小桩号,温泉,雁苍山,梅林,凤潭六个部分， 共计240块多功能仪表,12块干式变压器,6个直流屏,6个EPS,6个ATS,6个FEPS,18块综保
本电力监控系统中，监控要求主要有以下几个方面：
1.远程监测。要求系统能够准确的对电流、电压、有功功率、无功功率、有功电能、无功电能、视在功率、功率因数、频率、开关状态。2.远程通信。要求系统能够及时的传递设备运作状态以及故障信息。3.报警。要求系统能够通过设定，对各种信息进行报警。4.显示。要求系统能够就地显示出各部分运作信息。遥控,要求能够实现远程遥控
n 系统方案介绍

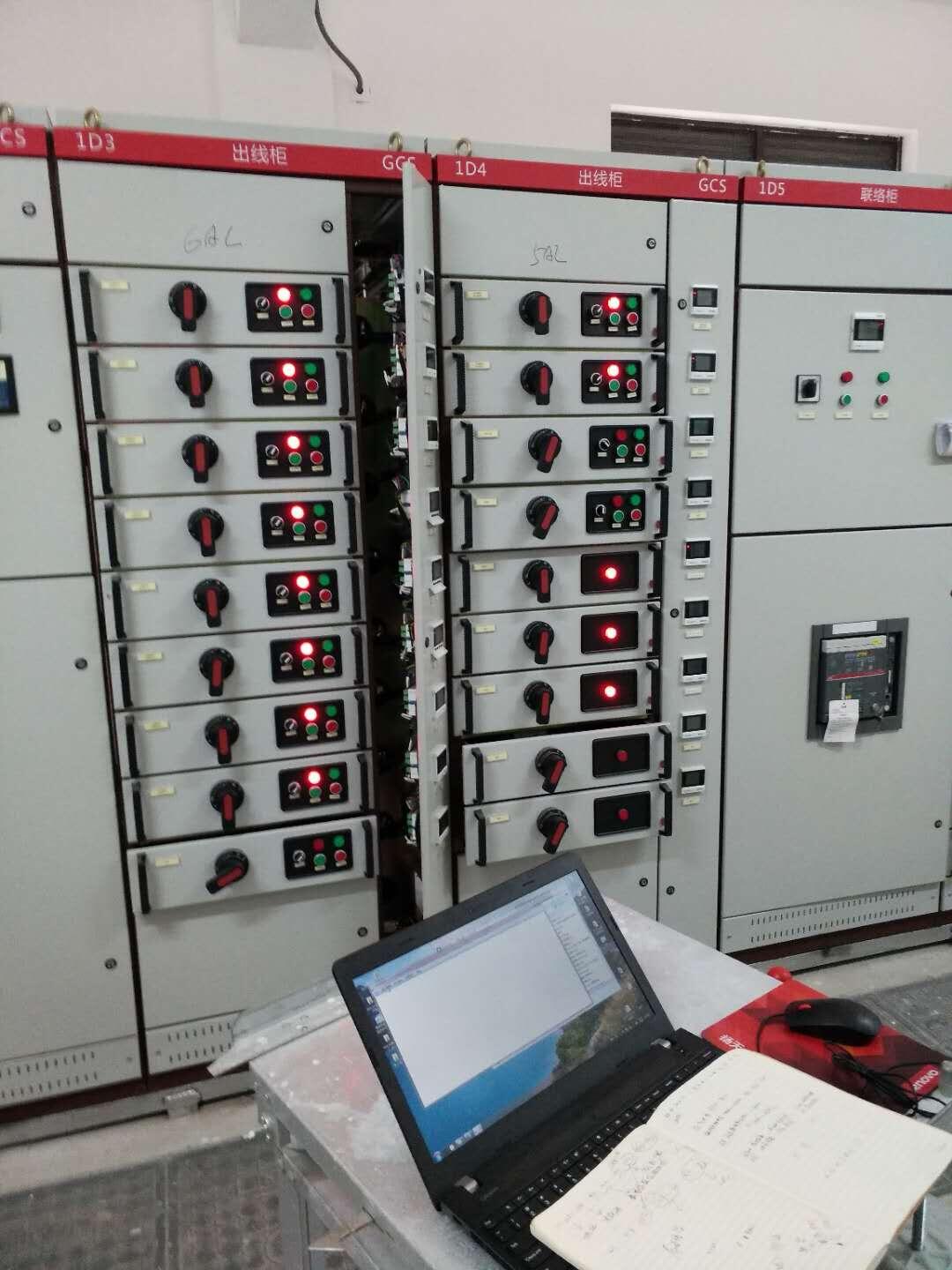

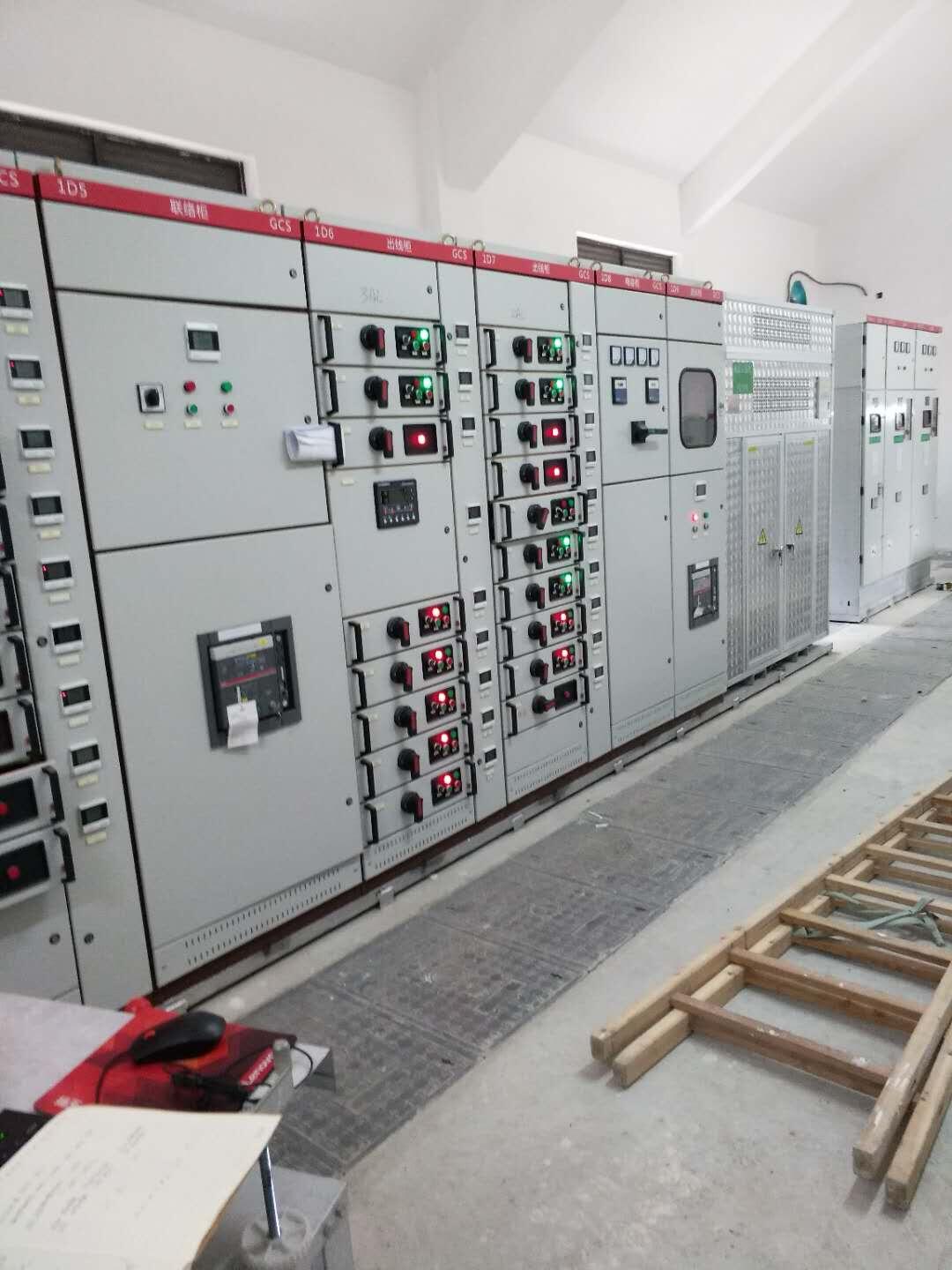

监控系统主要实现8省道宁海桥头胡至深甽段改建BT工程第三合同段的配电系统进行用电监控与电能管理。监控范围为6个配电室进线柜、联络柜、馈线柜仪表进行远程实时监控和电能管理。系统接入变电站共计240块多功能仪表,12块干式变压器,6个直流屏,6个EPS,6个ATS,6个FEPS,18块综保，分40条总线,利用6个采集器汇总到值班室,值班室位于变电所内，总线直接上传至变电所主机，从而在监控主机上实现总线上仪表与监控主机的数据连通。
u 典型拓扑结构

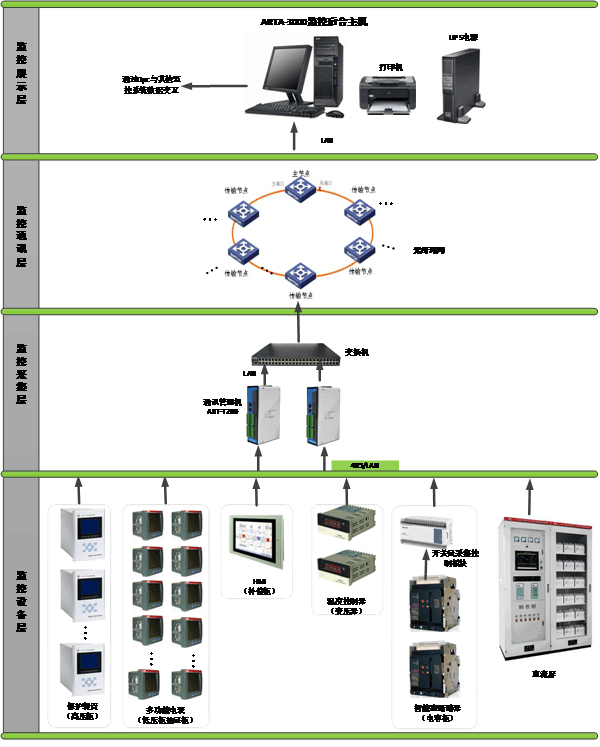

依据低压开关站电力监控后台系统的具体特点，我们提出具有针对性的系统设计，典型系统结构拓扑图如下：
系统分为四层，第一层为设备层，包含：电力仪器仪表，微机继电保护，光伏逆变器，智能开关，故障及录波设备，温度巡检设备，直流屏等。
第二层为采集层，通过前置通信管理机，将本区域的设备通过通信接口和协议进行数据的采集和传输，通过标准的以太网接口向上一层传输数据。
第三层为传输层，通过交换机组建网络，将各个区域的采集设备，通过网络实现数据的传输，常见的有星形网，环网等，链路介质有双绞线和光纤，双绞线只能组建200米以内的区域网络，而光纤则不受距离限制，是可以组建复杂，长距离的传输层网络介质。
第四层为展示层，通过监控软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能。
u 物理系统结构

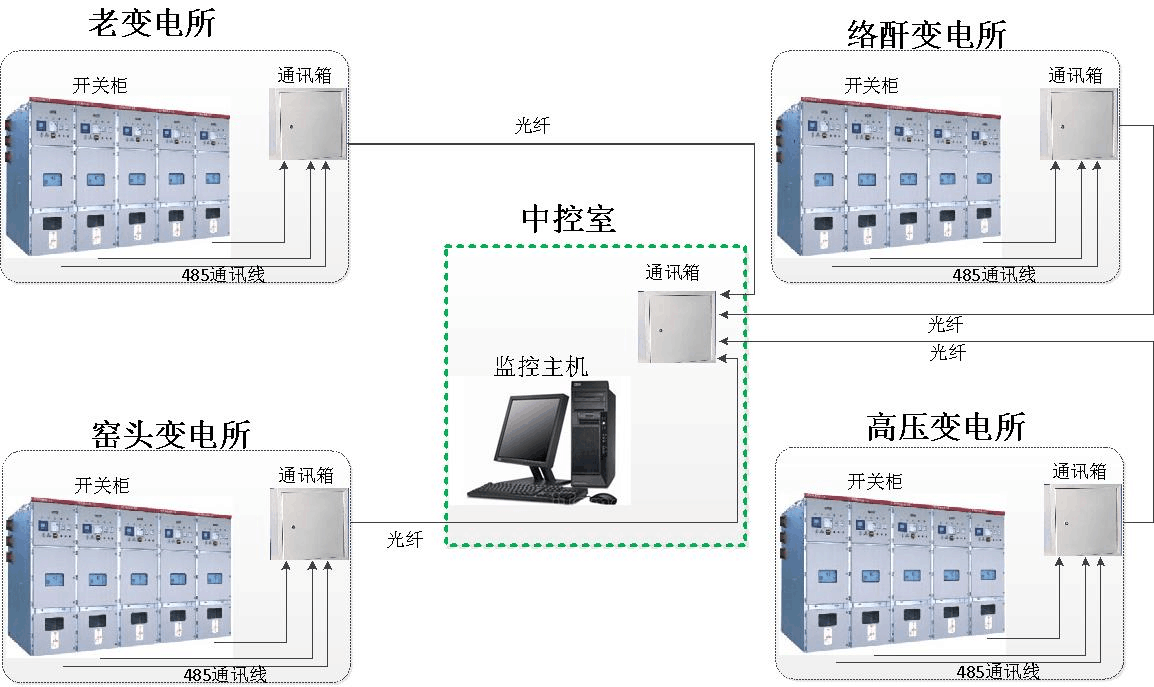

典型的系统实施结构如下图所示：

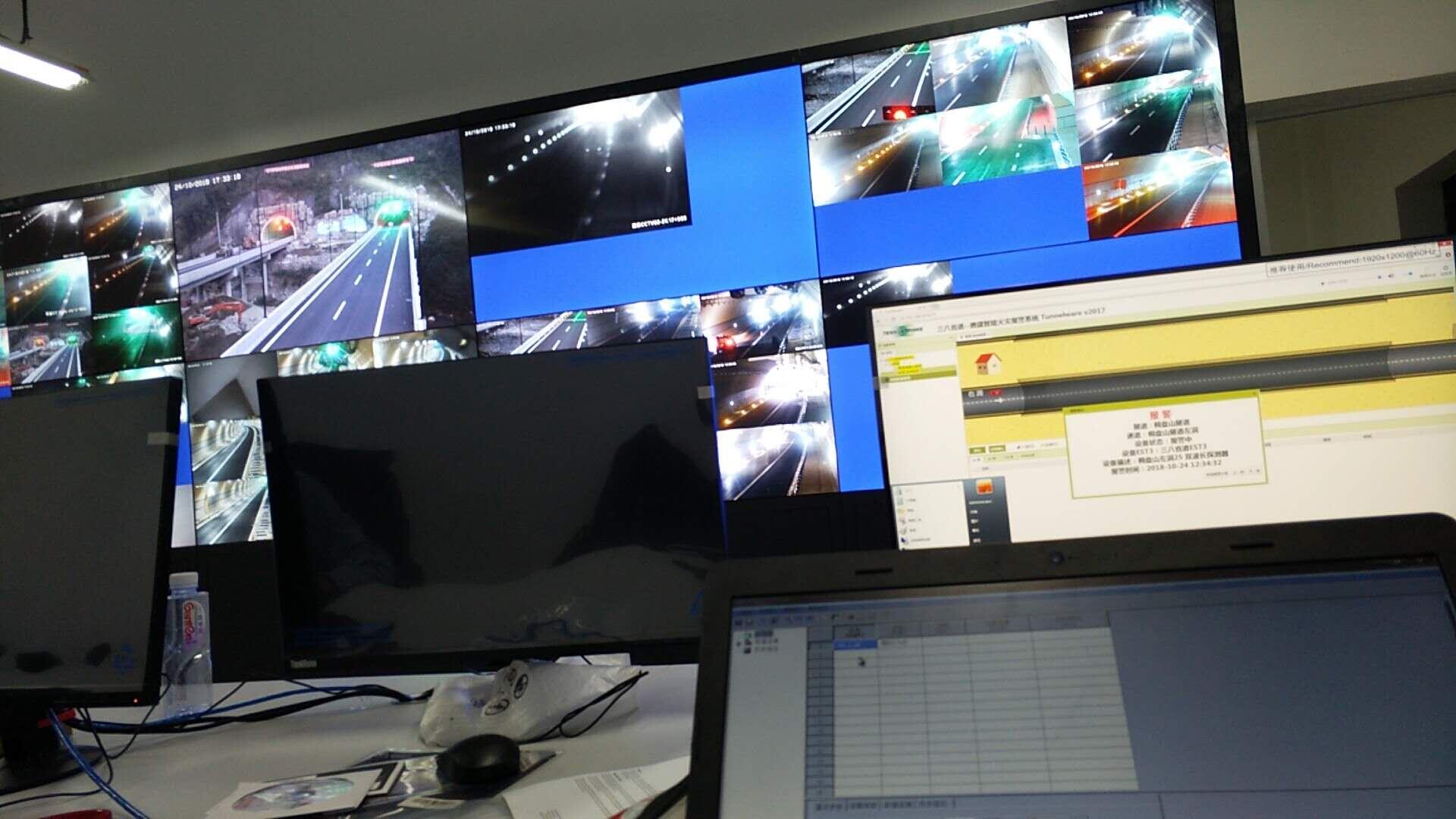

上图即为一个典型的系统物理结构，变电所内部设备通过RS485网络到通信箱，通信箱内置通信管理机和UPS电源等，将本地数据进行采集，通过通信箱的交换机与各个区域组成光纤环网，中控室则安装监控软件系统。
三、功能组成

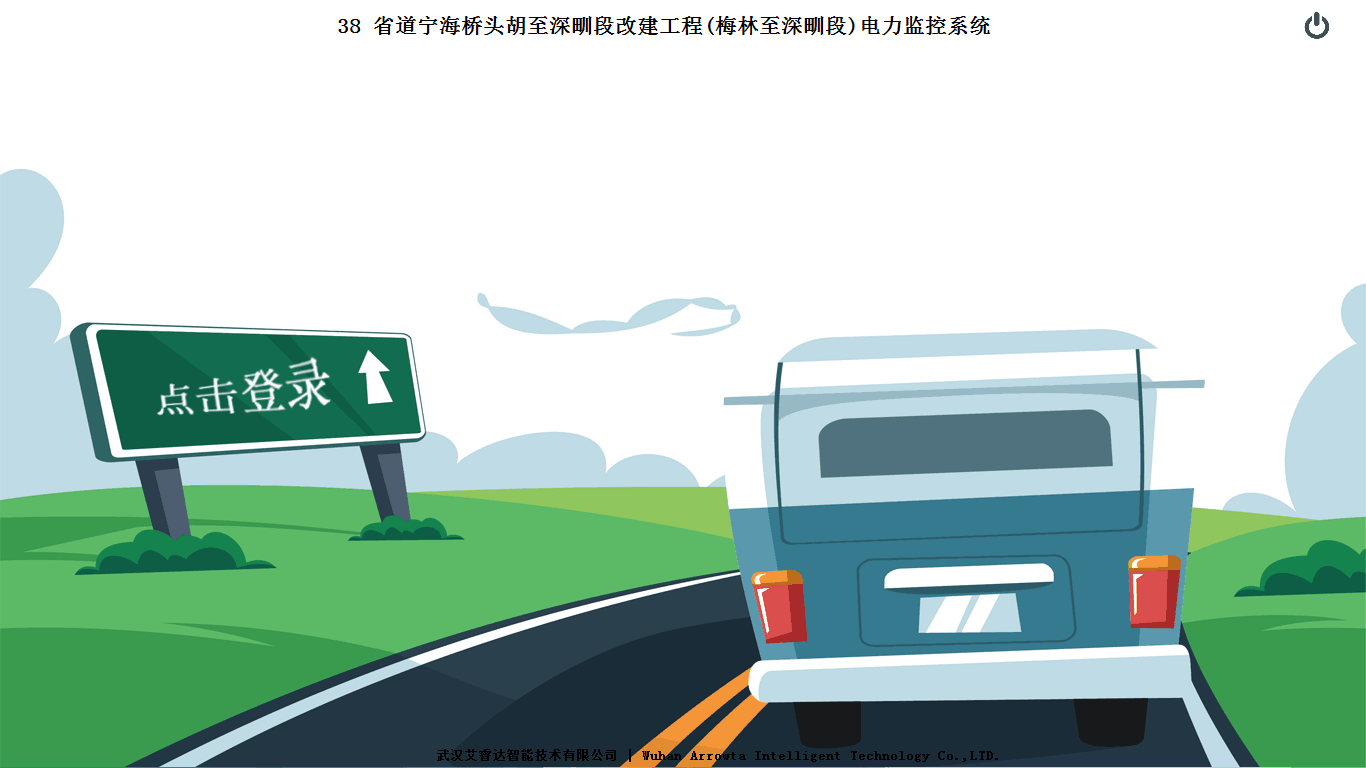

1.欢迎页面
欢迎页面不仅仅显示项目名称，制造单位等，更重要的是作为用户登录的主界面，只有拥有相应权限的用户，输入正确密码才能登入系统。

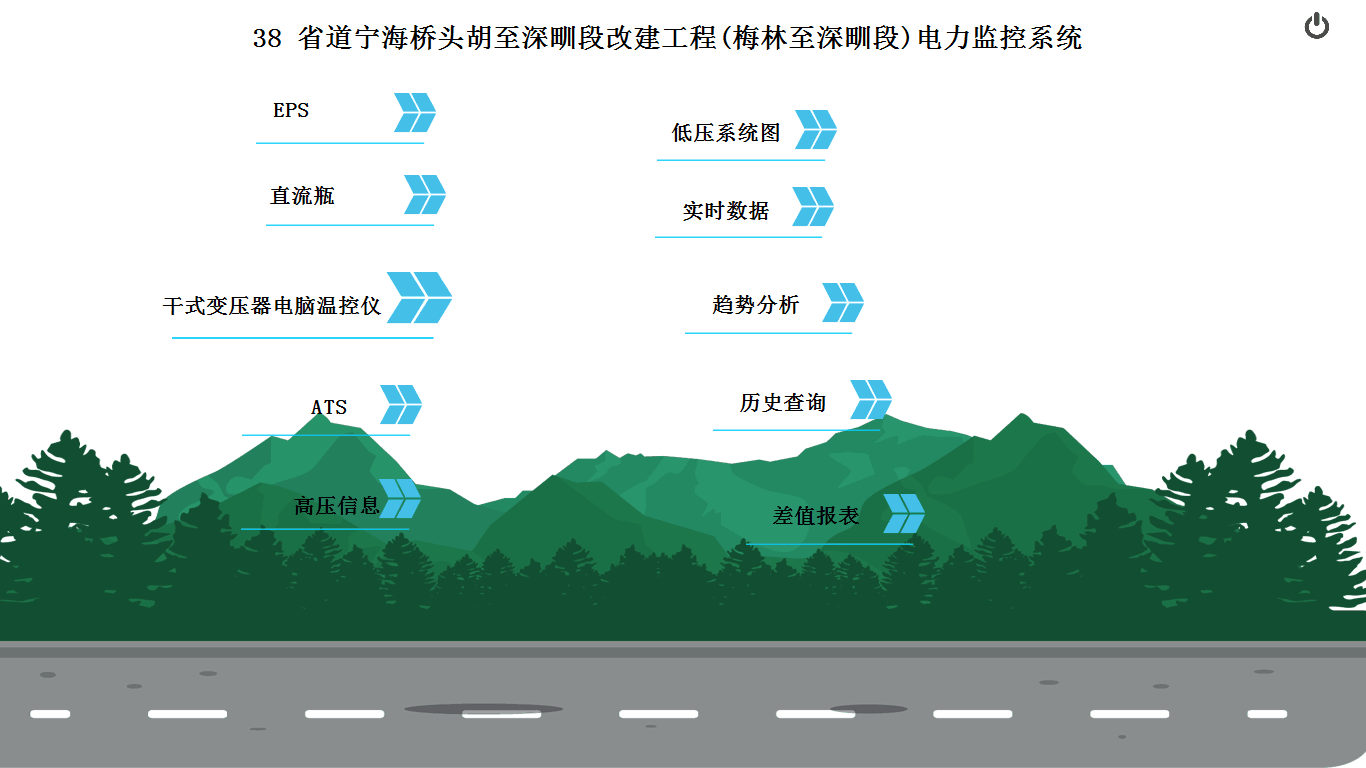

2.系统主界面
系统主界面显示系统时间，当前用户。按功能划分为多个选项，单击任一选项，进入选项的功能界面。
界面显示项目主接线图状态，页眉为项目名称信息。当有系统通信故障时，通信指示灯爆红，提示通讯故障。正常情况下，通讯指示灯常绿。

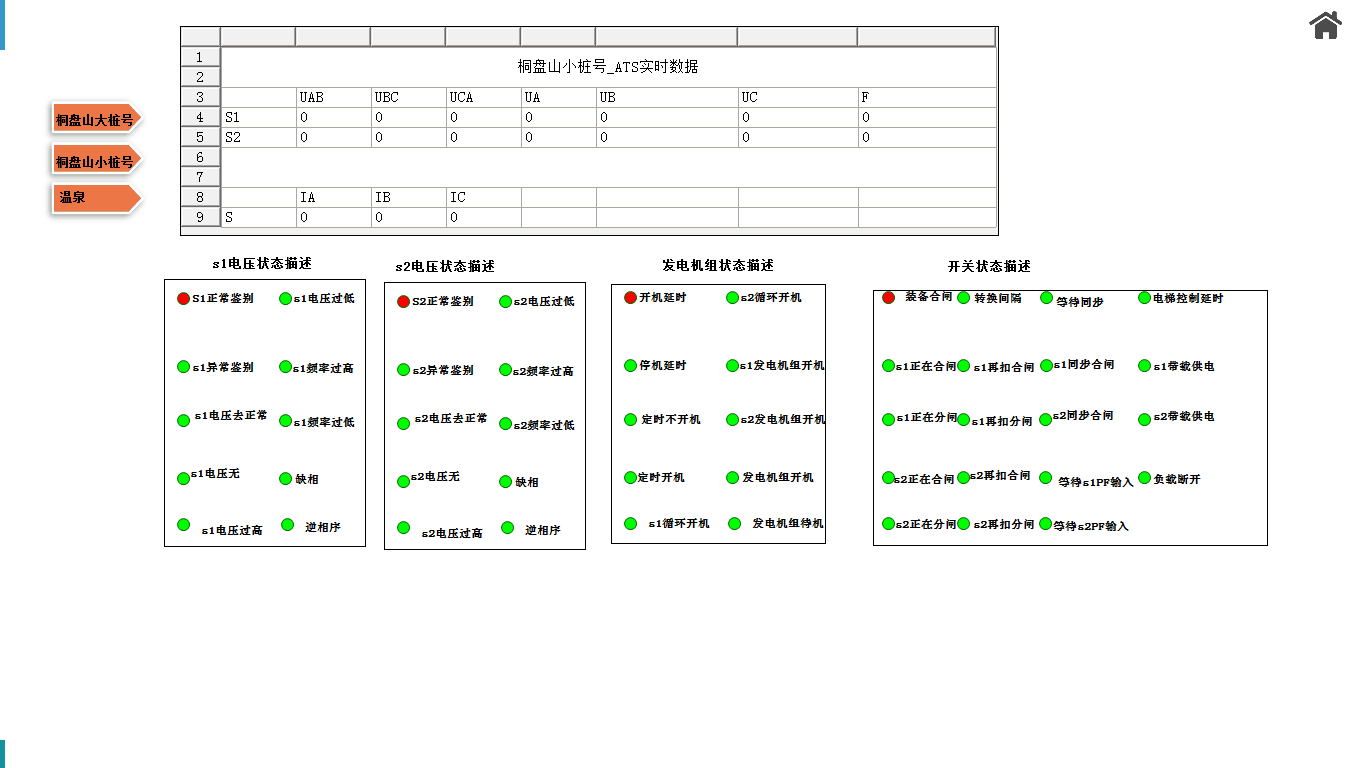

ATS数据显示

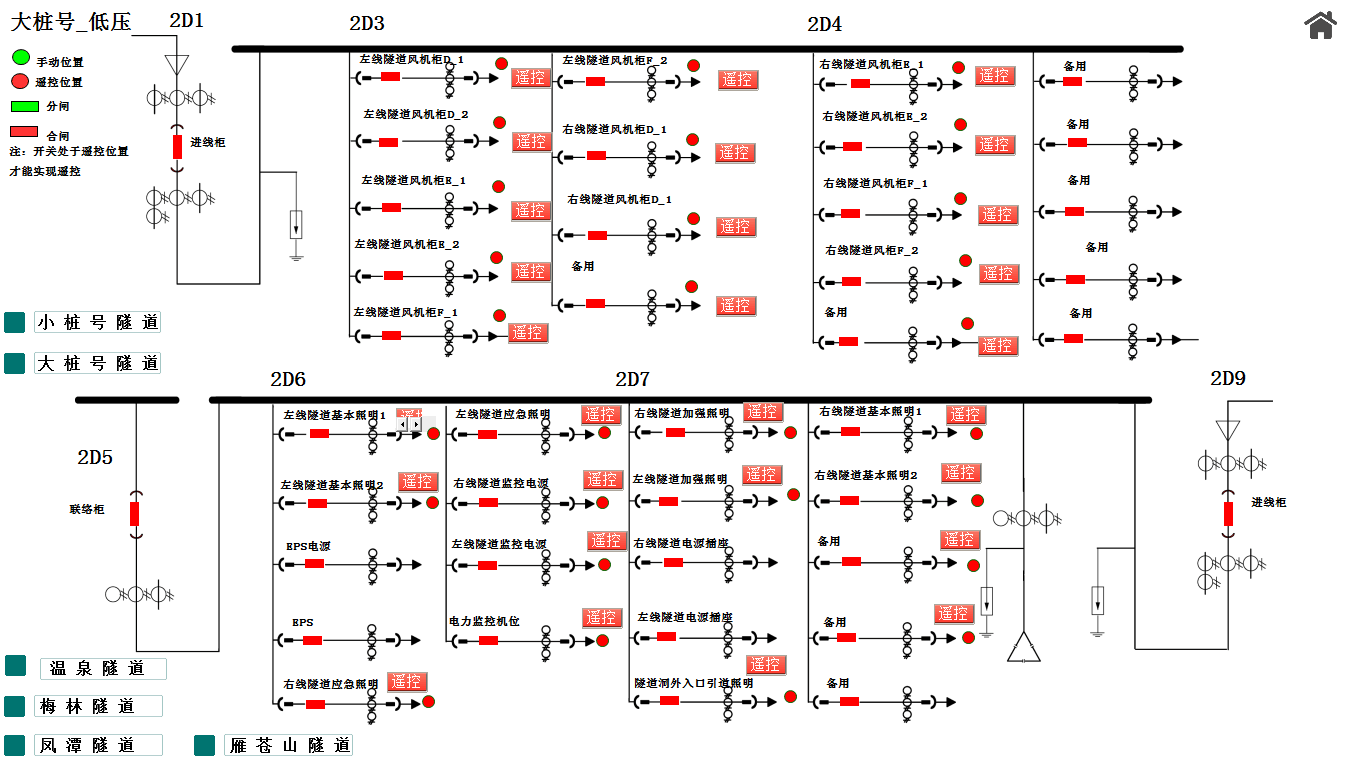

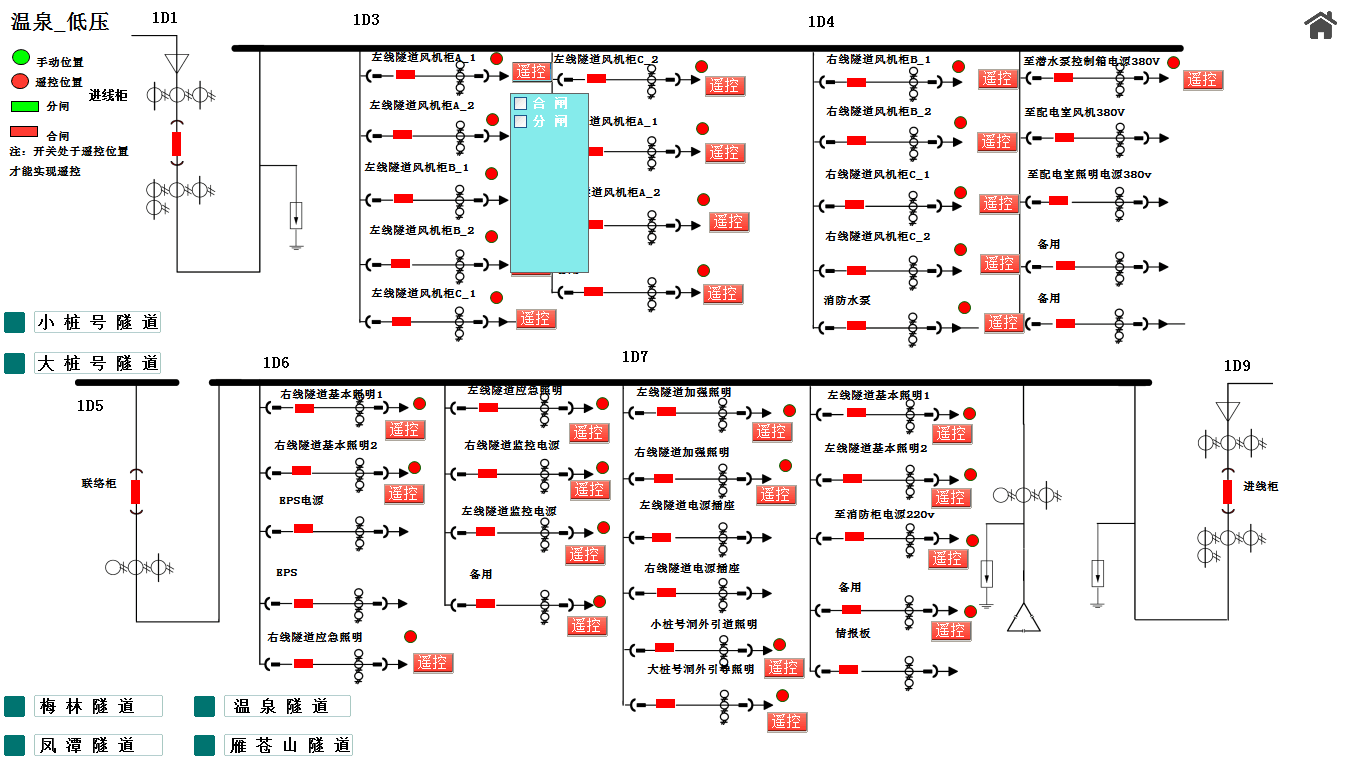

3.主接线图
主接线图二级菜单，按区域划分为多个子项，单击任一子项，进入子项的系统主接线图。系统主接线根据系统设计图纸，还原系统结构，并将实时信息进行显示，点击任一显示项，可以进入仪器仪表的详细实时信息。

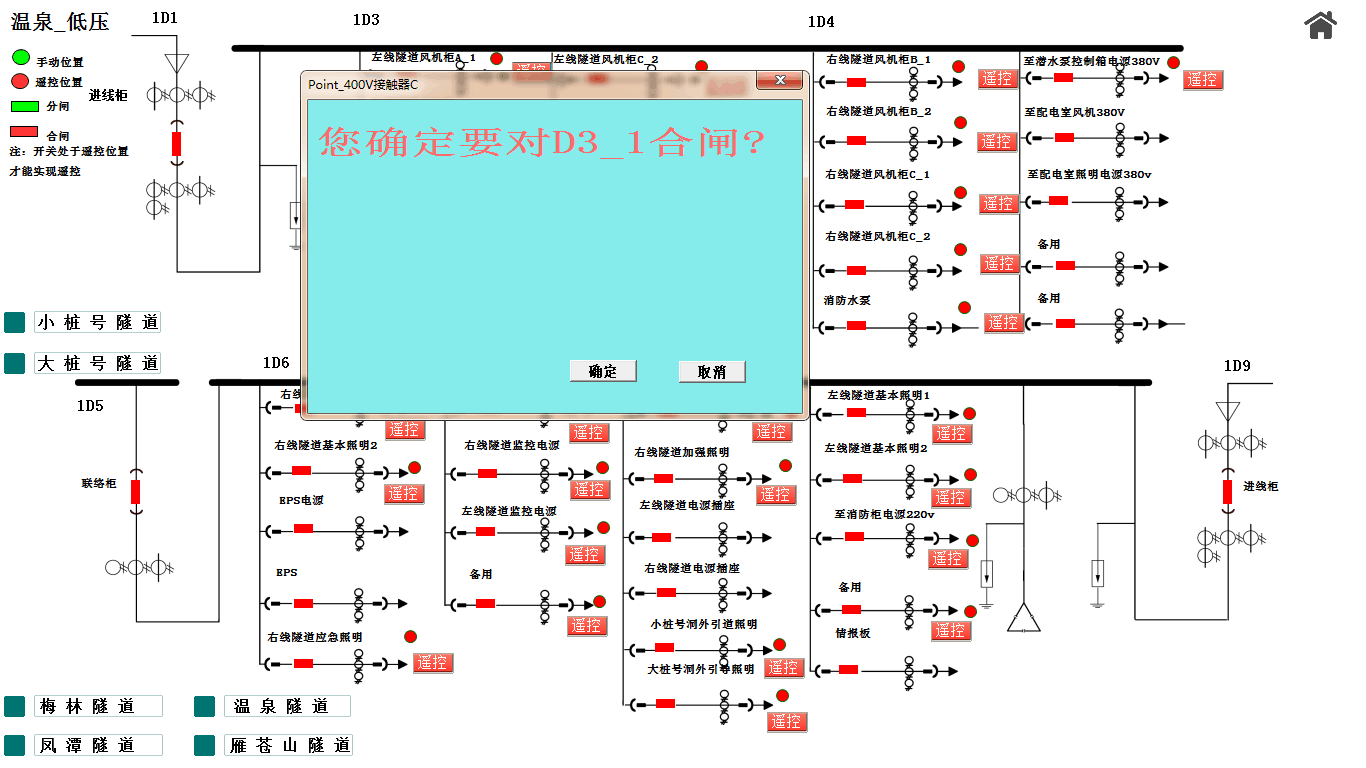

对控制型仪表，除显示采集数据信息外，还具有实时控制功能，以及SOE功能：

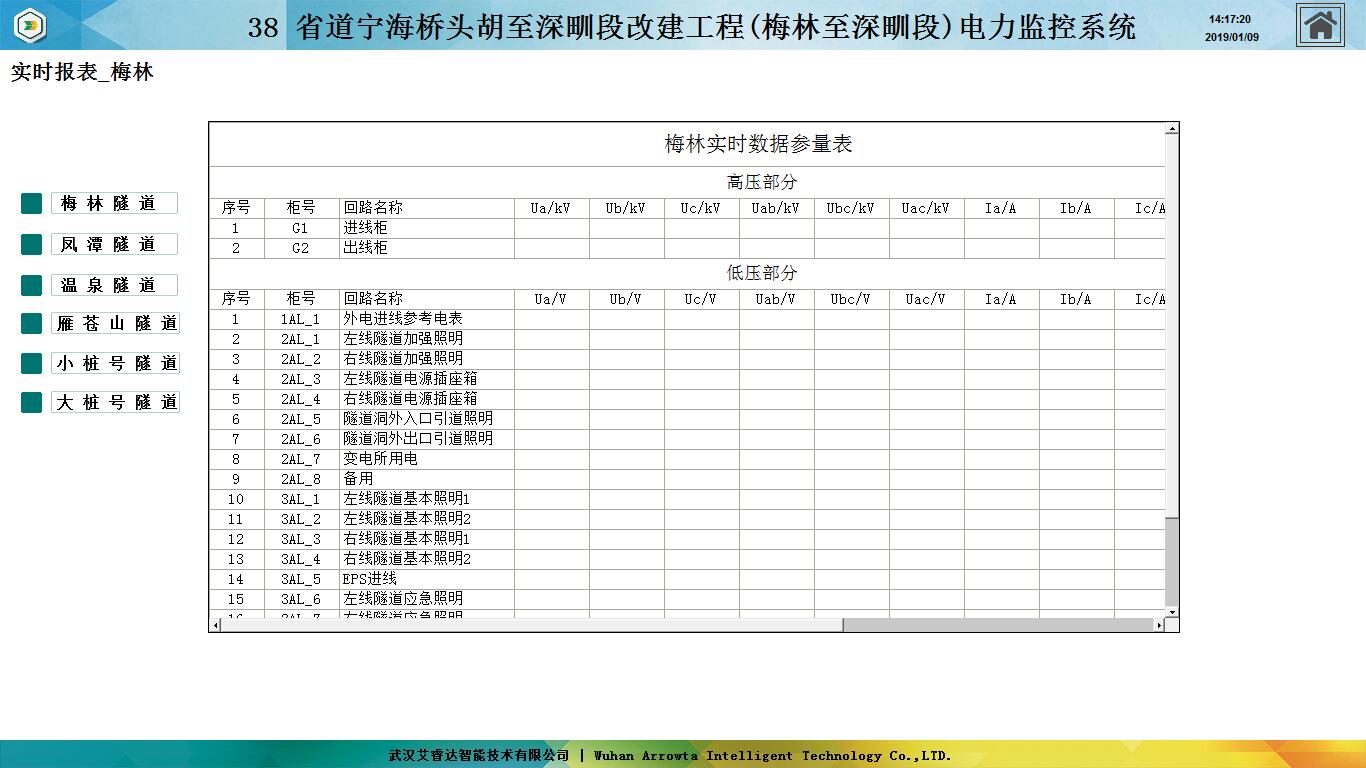

4.实时数据
实时数据是完整显示系统设备的实时监测信息，按设备类型分成多个二级子项，如电力仪表、继电保护、直流、温控仪等。用table表、按接线回路方式呈现，清晰、直观的监测仪表实时信息。主接线图二级菜单，按区域划分为多个子项，单击任一子项，进入子项的系统主接线图。

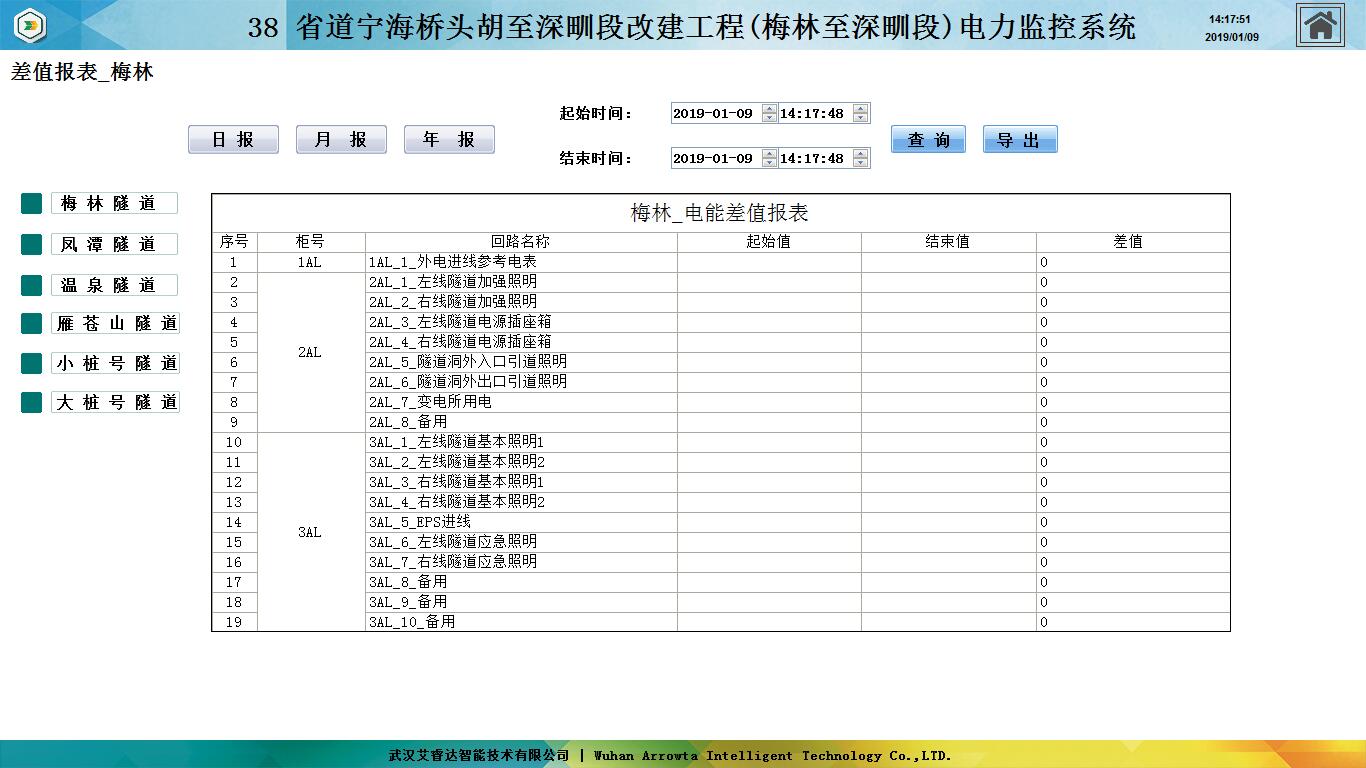

5.抄表计量
抄表计量主要为具有计量功能的仪表实现按时间段、年、月、日等方式进行计量统计，减轻人为抄表的工作量，具有统计准确，实时操作，并可以导出为excel表，作为收费依据，也作为节能量化指标。

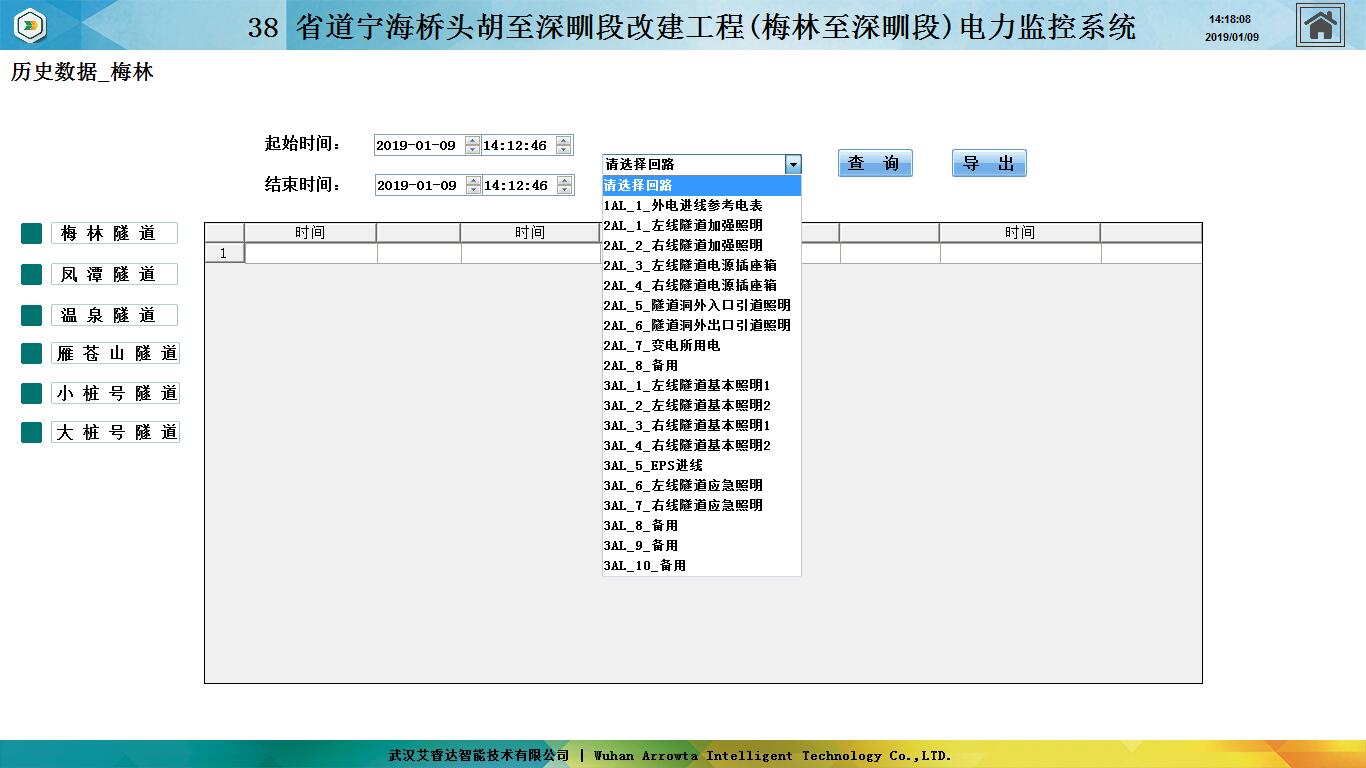

6.历史报表
历史报表按区域划分子项，点击进入之后，可以勾选需要查询的对象，设置查询日期，即可查询历史数据，并可以导出到excel作为数据分析的依据。

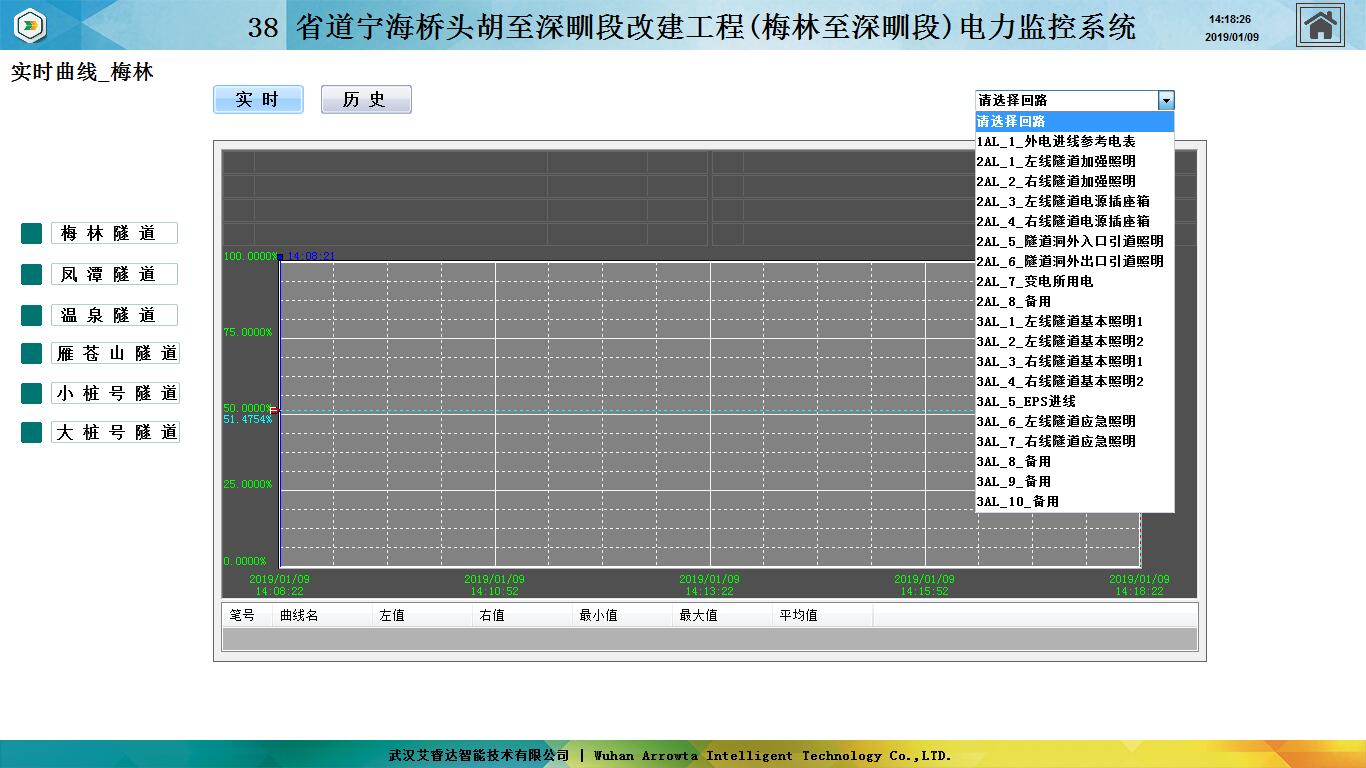

7.实时曲线
实时曲线按区域划分子项，点击进入之后，勾选需要显示的对象，一般为电流、电压、功率、温度等，即可显示所选对象的实时曲线。

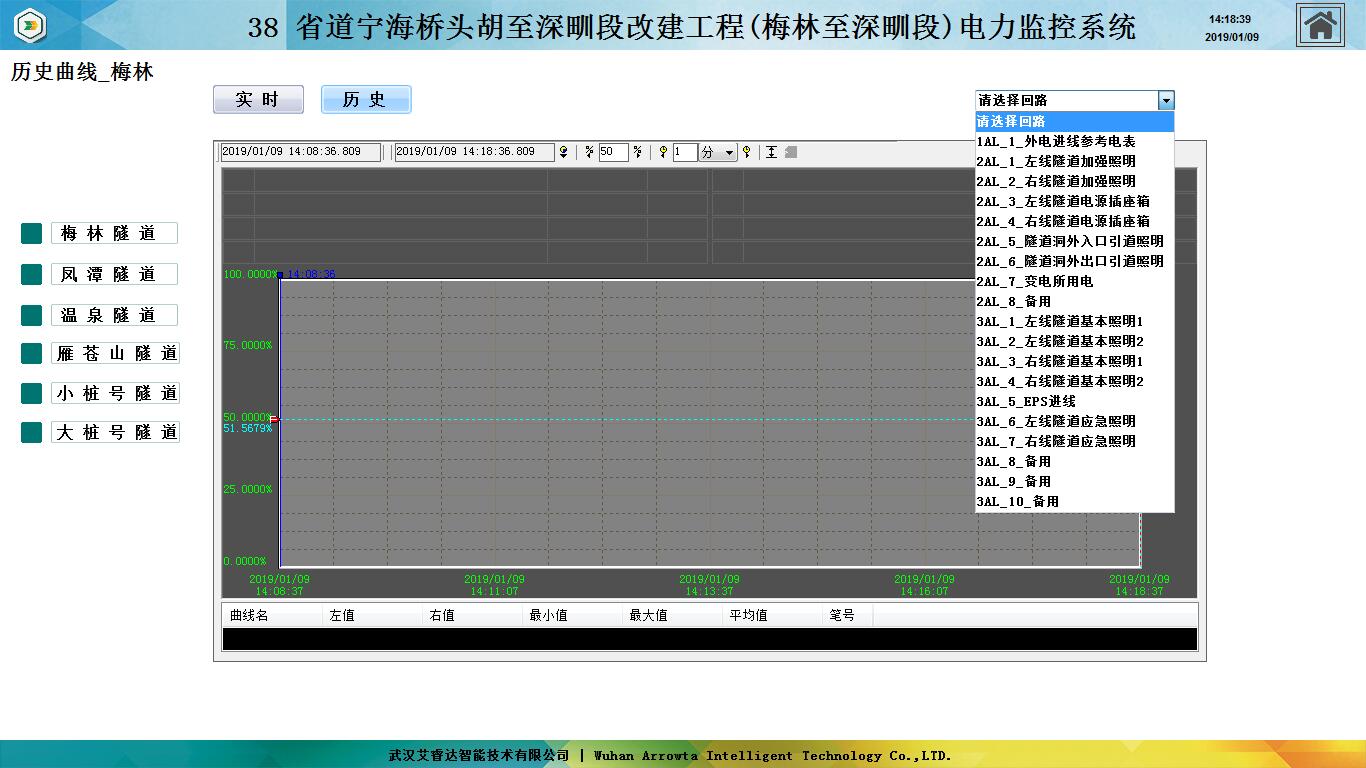

8.历史曲线
历史曲线按区域划分子项，点击进入之后，勾选需要显示的对象，一般为电流、电压、功率、温度等，通过设置查询时间，可以将时间段内的数据查询出来以曲线的形式进行显示，并可以对X轴、Y轴进行缩放功能，便于对曲线数据进行分析。

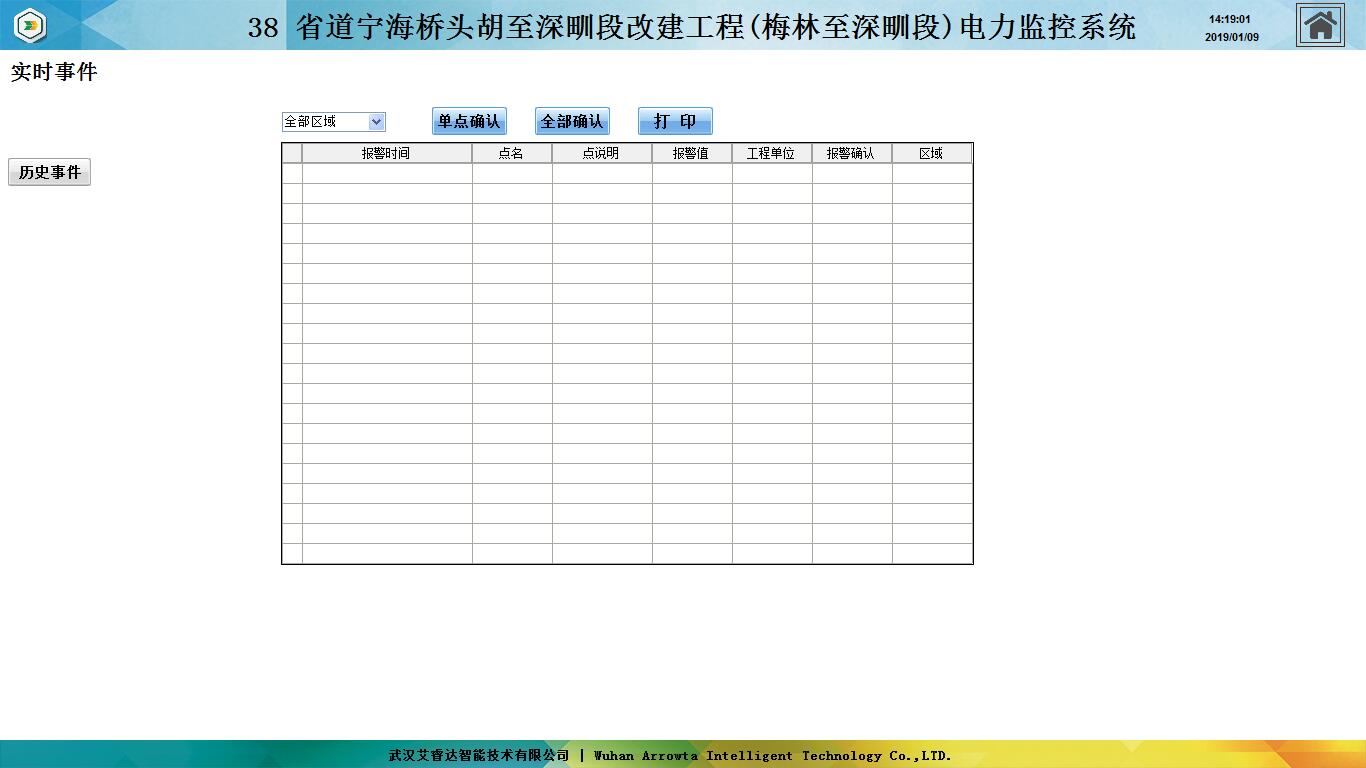

9.事件信息
事件信息分为保护故障信息，SOE信息，报警信息，实时显示设备的故障状态，具有不同的颜色显示，也可以弹出报警框，并可以播放报警声音，或驱动警铃警笛等。

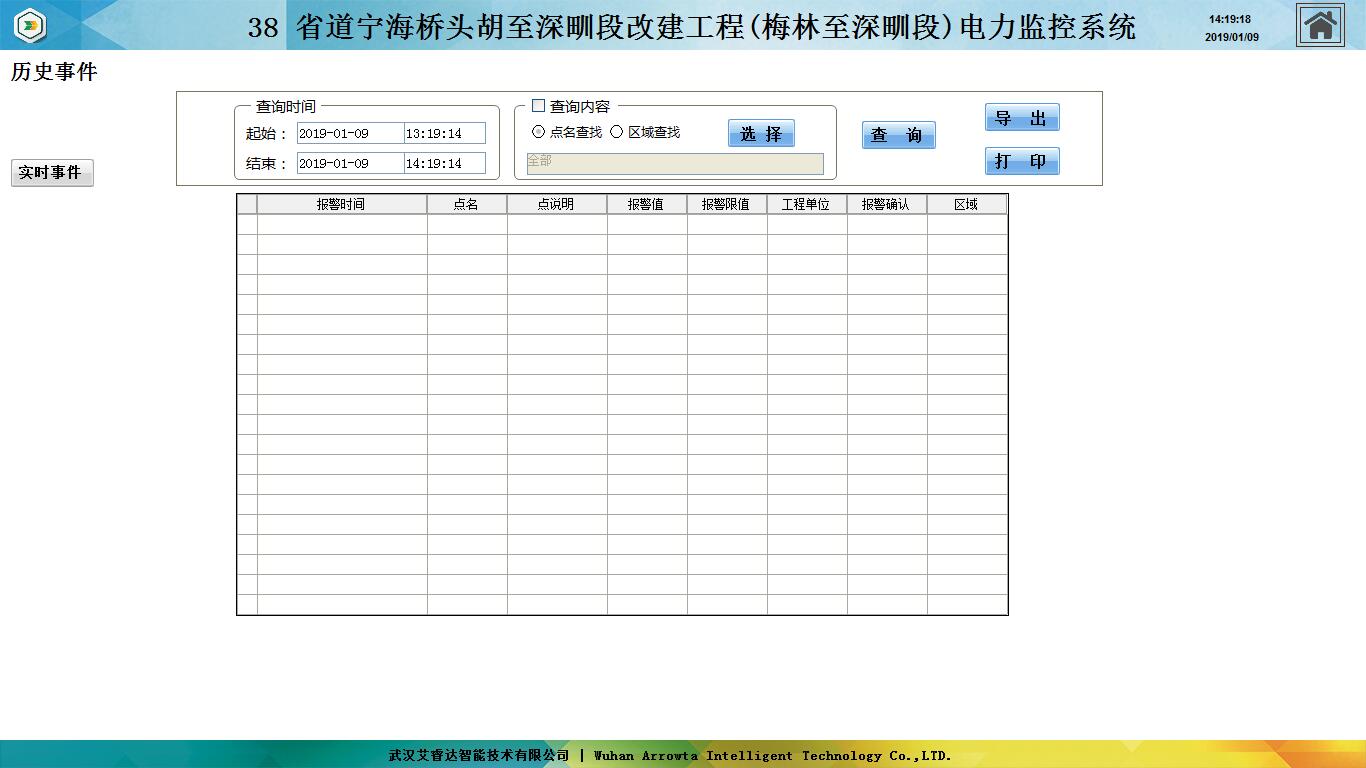

10.事件查询
事件查询时对报警的存盘信息进行历史查询的功能，按设备类型分类，可以查询输入时间段的历史报警信息，进行事件追忆，达到分析和记录的目的，可以导出到excel表。

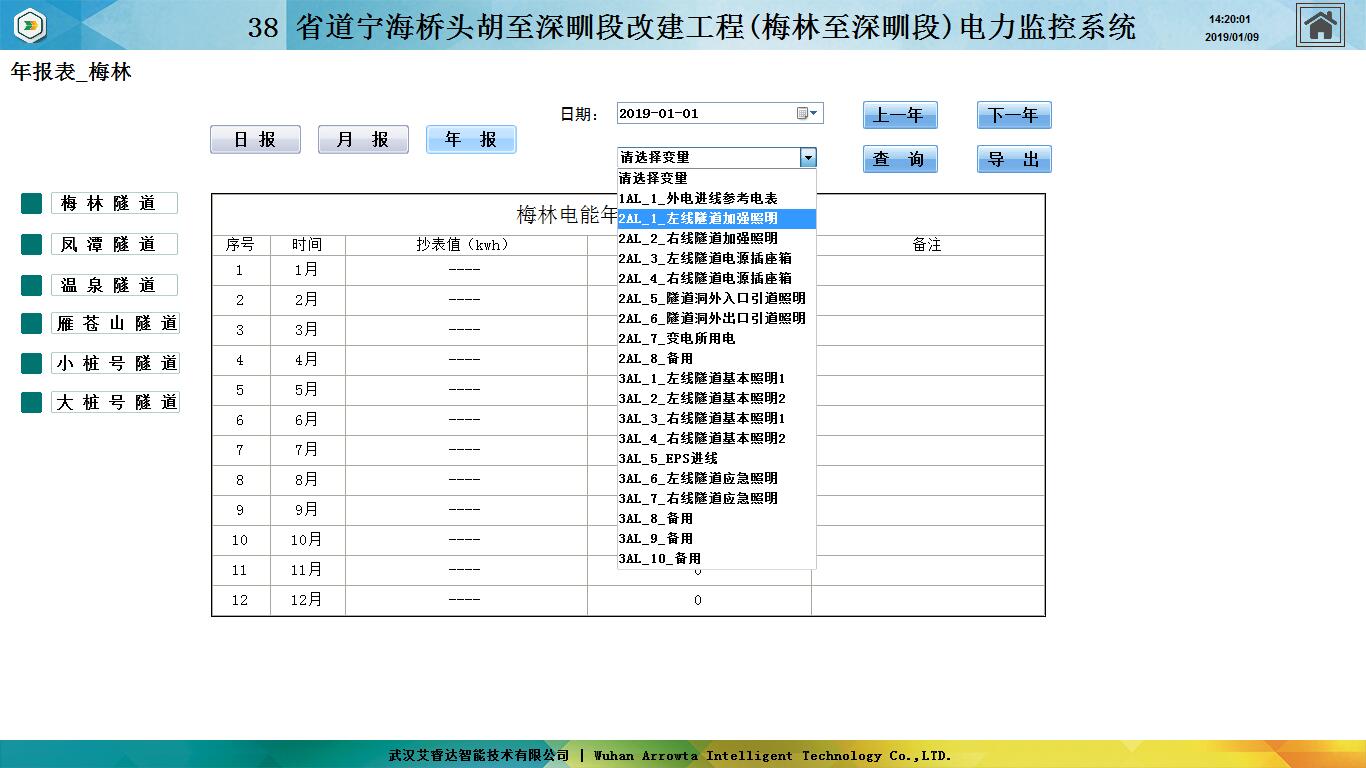

11.日月年报表

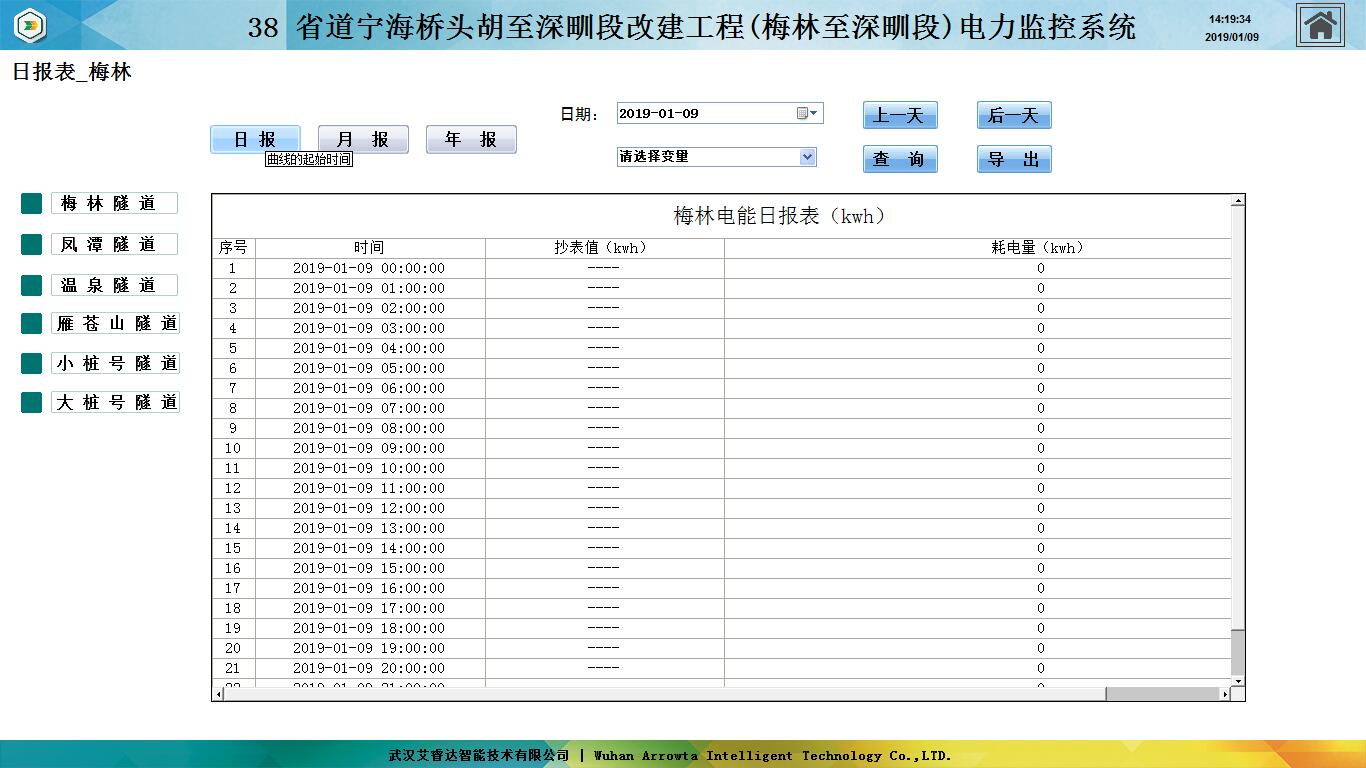

日报表，可以通过设定日期，以及楼层回路来查询当天内各个时段的抄表值和耗电量。

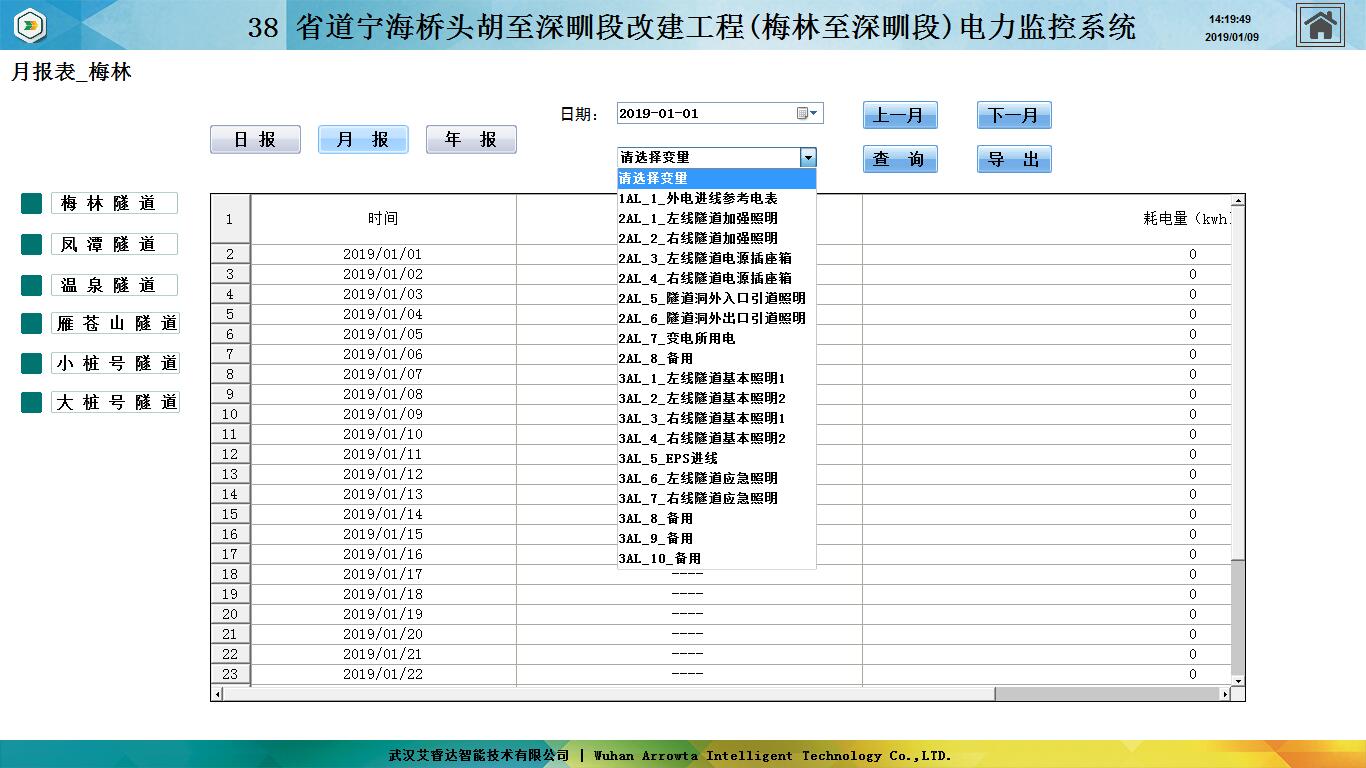

月报表，可以通过设定日期，以及楼层回路来查询当月每天的抄表值和耗电量。以月为周期，查询日期设定起始时间为每个月的1号。（截止时间为30/31）
年报表，可以通过设定日期，以及楼层回路来查询当年每月的抄表值和耗电量。以年为周期，查询日期设定起始时间为每年的1月1号。
12系统退出
点击系统退出，则可以退出真正运行的监控系统，可以设置退出权限，只有拥有权限的用户才可以安全退出系统，否则不允许系统退出。
在当今配电设施的应用中，变电所的配电安全性至关重要，本文介绍的ARTA-3000电力监控系统在湖北容百锂电材料有限公司35KV变电站的应用，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与通讯管理机、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为学校解决用电计量问题提供了真实可靠的依据，取得了较好的效益
