湘西龙山美凯龙电力监控系统
据统计公共建筑耗电量是普通建筑的 5倍，其中大型公共建筑和国家机关办公建筑的年耗电量约占全国城镇总耗电量的 22%，每 m2 年耗电量在 50 到 300 度之间，这个数字较普通建筑要高出 3 倍～ 5倍。为满足国家对节能减排方面的要求，同时为解决各种新型负载所带来的电能质量问题，笔者在许昌文化艺术中心的建筑电气设计中，采用了智能化电力监控系统，实现对电力系统的各项管理功能，提高对电力系统的管理效率，保障电力系统的可靠安全运行并帮助实现节能降耗的目标。现就湘西龙山美凯龙项目中使用的ARTA-3000电力监控系统对用户侧用能智能化做一简要介绍。
1、 概况

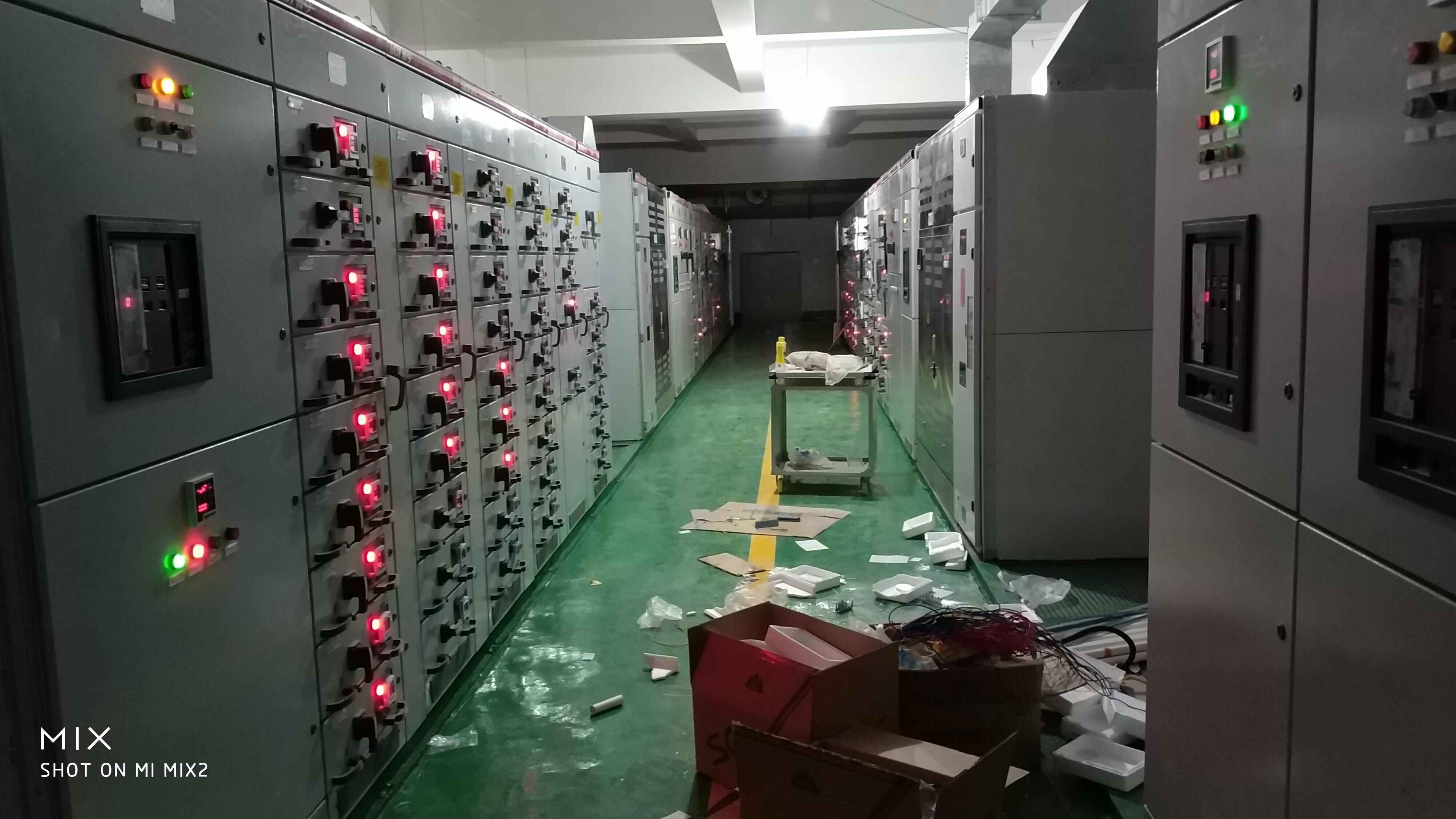

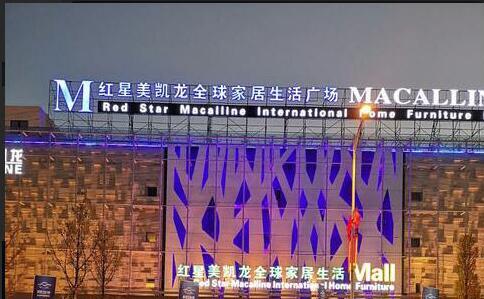

红星美凯龙是中国经营面积最大、商场数目最多、地理覆盖面积最广的家居装饰及家具商场运营商。2000年，公司推出了「红星美凯龙」品牌，并开设了首个品牌商场。截止到2016年12月31日，公司已经在180个城市开设了280家商场。2015年6月26日，红星美凯龙于香港联合交易所有限公司主板挂牌上市，作为中国家居零售业第一股正式登陆h股市场，股票代码：01528；2018年1月17日，成功登陆上交所主板a股。
二、系统结构情况
智能化电力监控系统结构共分为三层 :主控层、通讯管理层和间隔设备层。系统采用分层分布式的结构，监控装置都是单元式的装置，完全分散安装在低压开关柜上，利用监控后台，完成当地监控。
a、主控层
主控层监控微机实现当地全部功能，还可实现复杂的规约转换功能，实现预留接口与第三方设备、系统通讯 (变压器的温度等 )。主控层电力监控软件不仅实现对全系统电力情况的实时监控，还实现企业网对于系统数据的访问和共享。
b、通讯管理层
由底层通讯链路（如RS485）、通讯转换设备（如串口服务器、以太网网关）以及顶层通讯链路（如光纤以太网、TCP/IP网络）等通讯设备组成，根据采集层的点位在厂区具体的分布情况组建相应网络结构，来完成整个系统的网络通讯。
c、间隔设备层
是分站级电力监控系统的最高管理层，对于现场的实时数据进行监测，实现能源消耗各环节的自动计量。存储历史数据进行查询，监控设备的运行情况，生成各类生产管理报表，提高了自动化水平，完全满足各个系统的日常生产管理需要，同时具备数据分析功能。 电力监控方案针对不同的用电负载特性，对其供电线路配置相应的监控设备分类监控，达到最优化的监控效果，使电力系统处于最佳运行状态。
典型拓扑结构
依据低压开关站电力监控后台系统的具体特点，我们提出具有针对性的系统设计，典型系统结构拓扑图如下：
物理系统结构

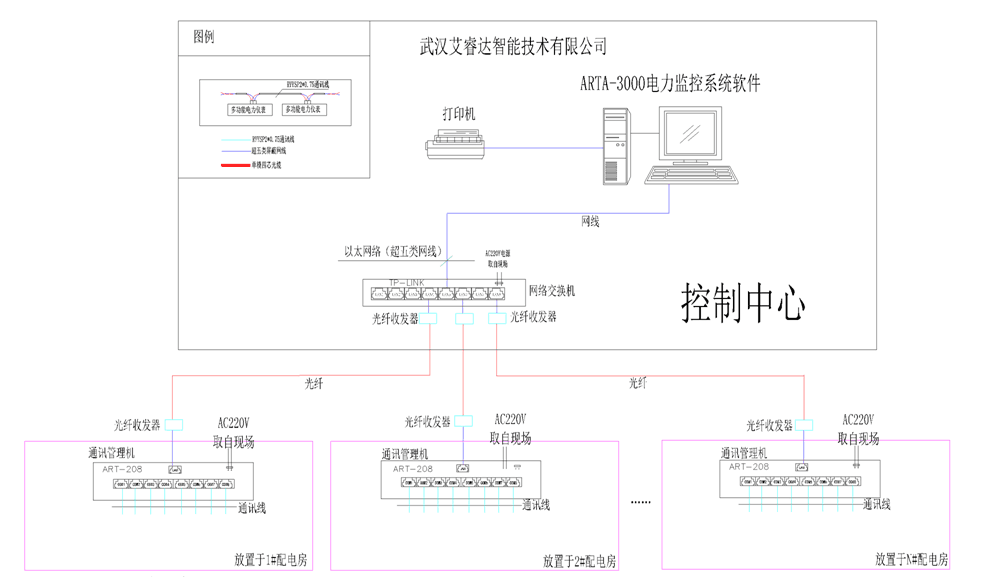

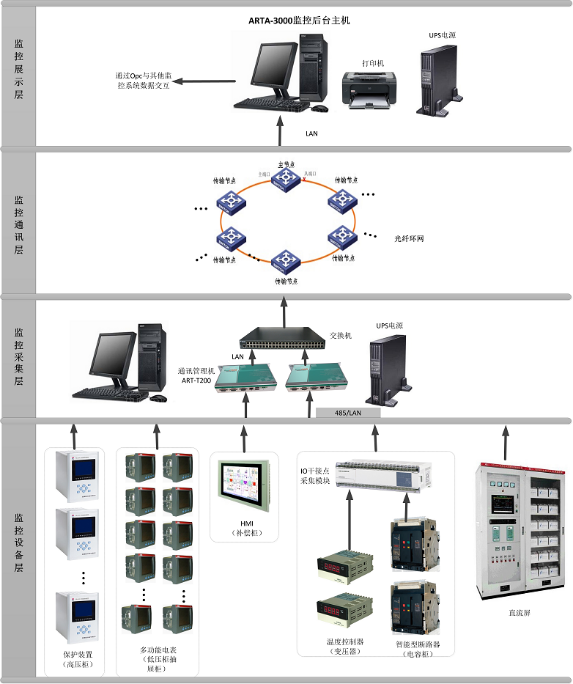

典型的系统实施结构如下图所示：
上图即为一个典型的系统物理结构，变电所内部设备通过RS485网络到通信箱，通信箱内置通信管理机和UPS电源等，将本地数据进行采集，通过通信箱的交换机与各个区域组成光纤环网，中控室则安装监控软件系统。
四、功能组成

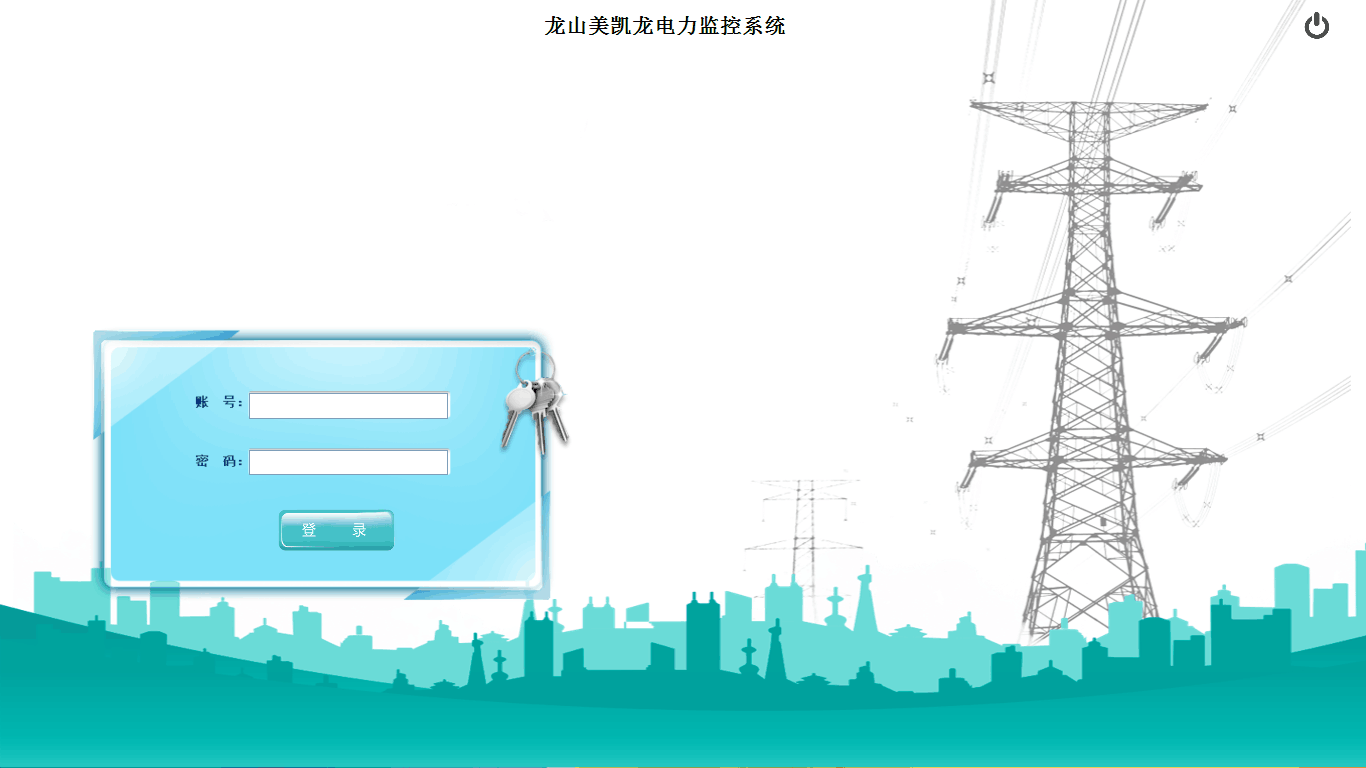

1.欢迎页面
欢迎页面不仅仅显示项目名称，制造单位等，更重要的是作为用户登录的主界面，只有拥有相应权限的用户，输入正确密码才能登入系统。

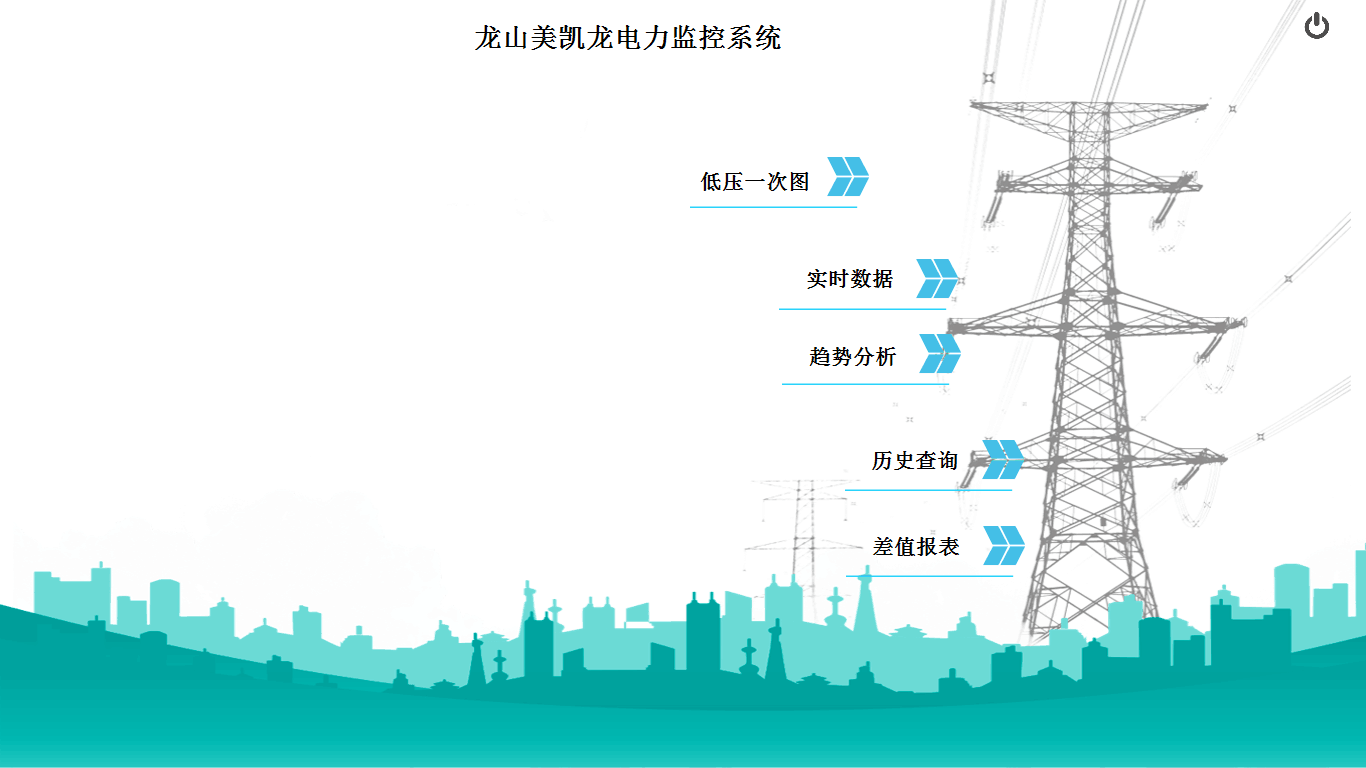

2.系统主界面
系统主界面显示系统时间，当前用户。按功能划分为多个选项，单击任一选项，进入选项的功能界面。

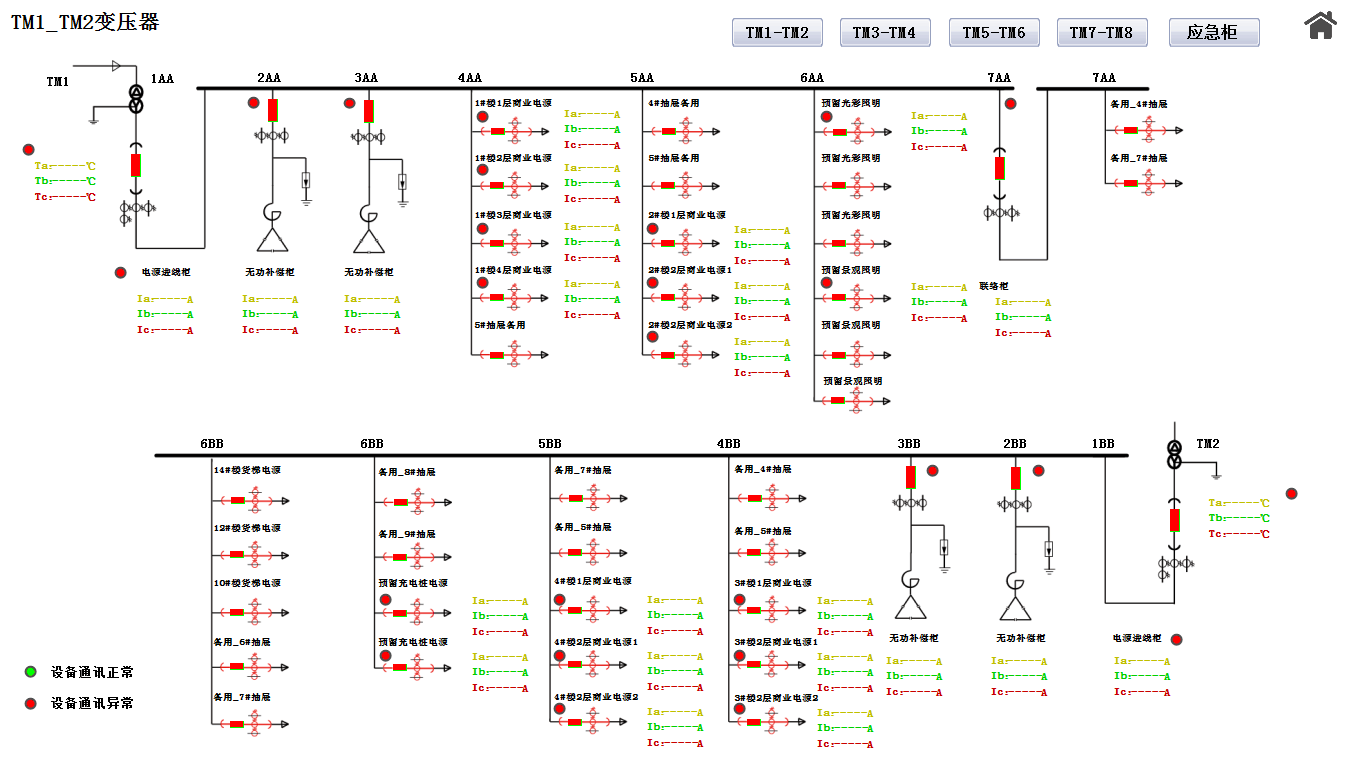

3.主接线图
系统主接线根据系统设计图纸，还原系统结构，并将实时信息进行显示，界面显示项目主接线图状态。当有系统通信故障时，通信指示灯爆红，提示通讯故障。正常情况下，通讯指示灯常绿。
。

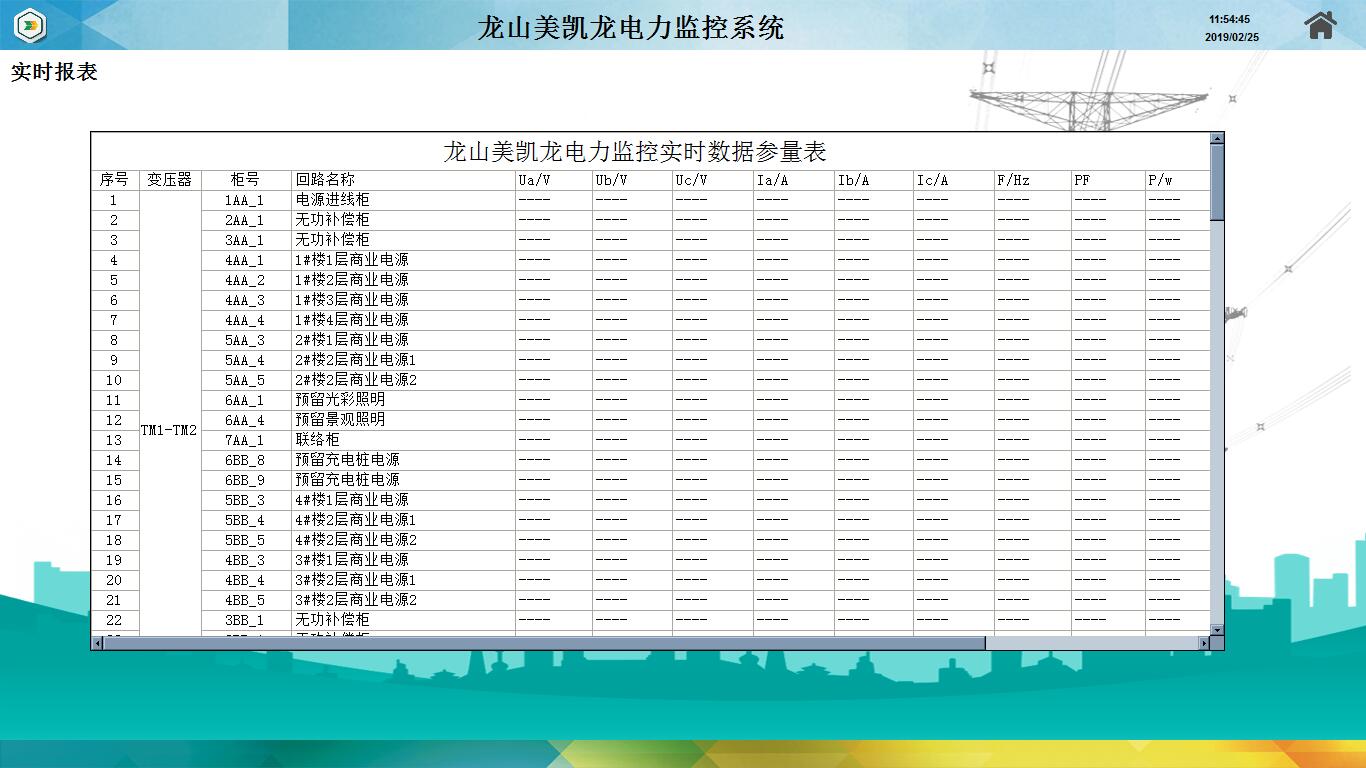

4.实时数据
实时数据是完整显示系统设备的实时监测信息，按设备类型分成多个二级子项，如电力仪表、继电保护、直流、温控仪等。用table表、按接线回路方式呈现，清晰、直观的监测仪表实时信息。主接线图二级菜单，按区域划分为多个子项，单击任一子项，进入子项的系统主接线图。

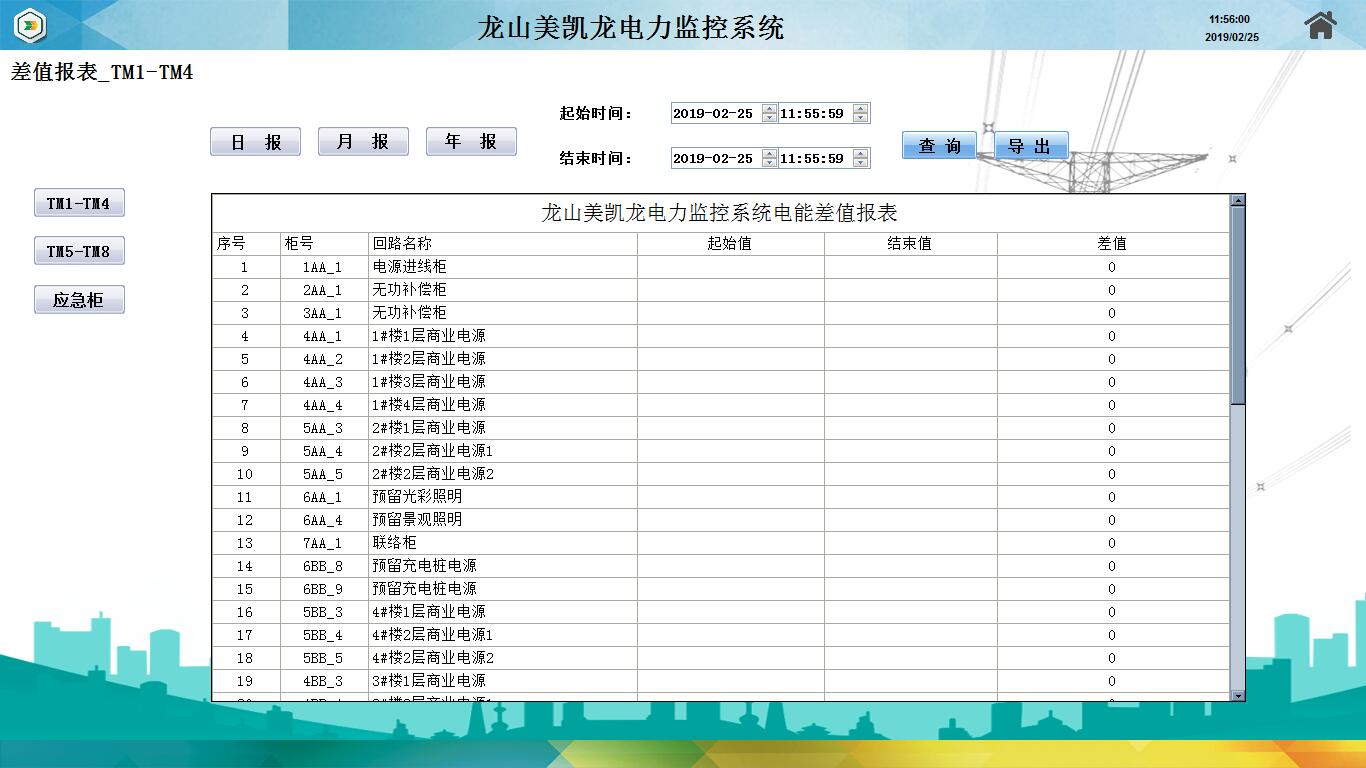

5.抄表计量
抄表计量主要为具有计量功能的仪表实现按时间段、年、月、日等方式进行计量统计，减轻人为抄表的工作量，具有统计准确，实时操作，并可以导出为excel表，作为收费依据，也作为节能量化指标。

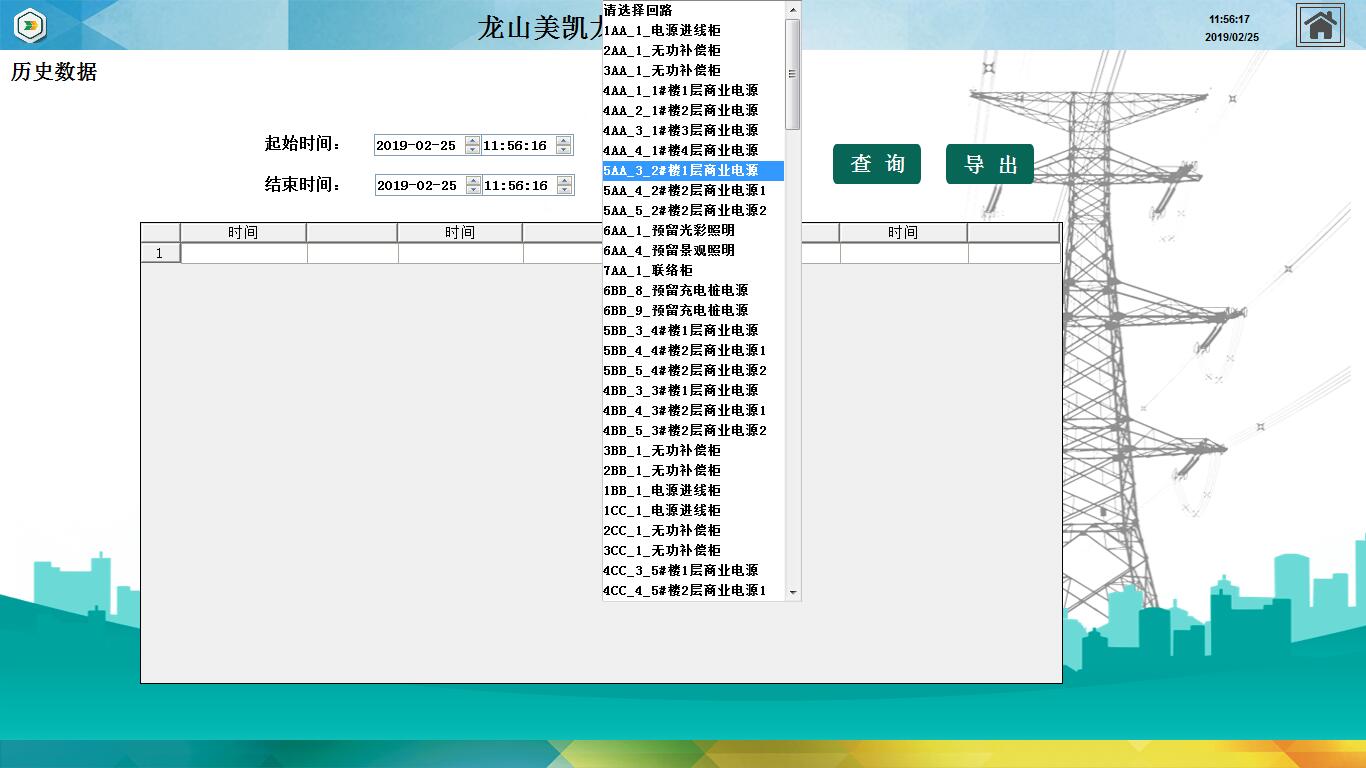

6.历史报表
历史报表按区域划分子项，点击进入之后，可以勾选需要查询的对象，设置查询日期，即可查询历史数据，并可以导出到excel作为数据分析的依据。

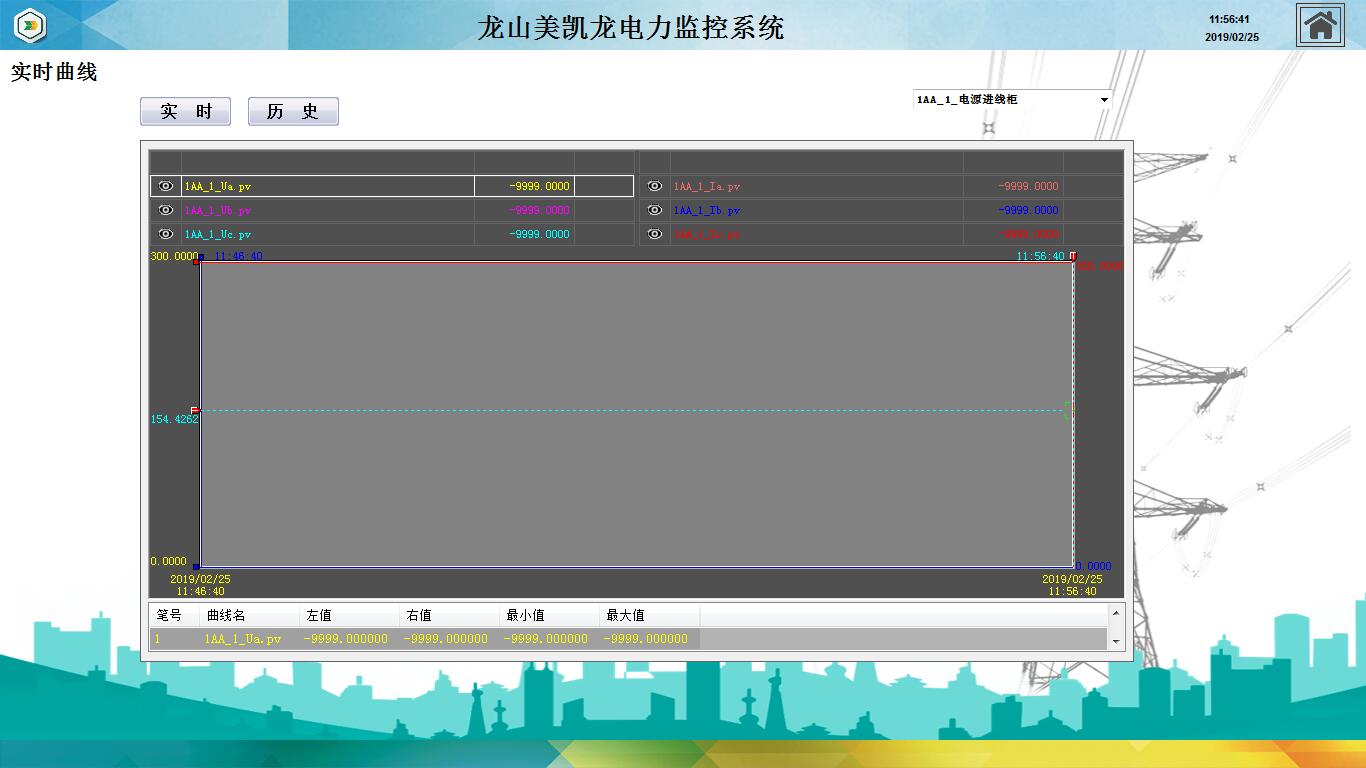

7.实时曲线
实时曲线按区域划分子项，点击进入之后，勾选需要显示的对象，一般为电流、电压、功率、温度等，即可显示所选对象的实时曲线。

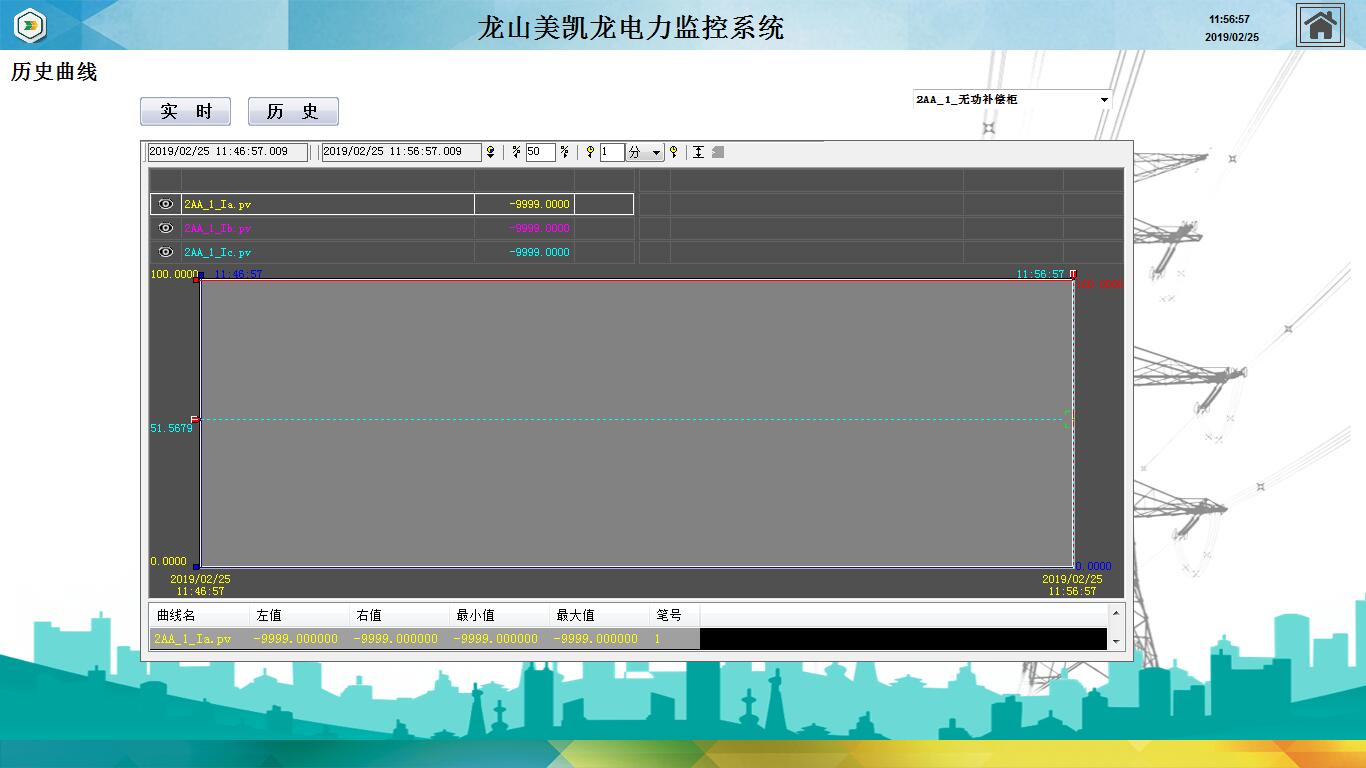

8.历史曲线
历史曲线按区域划分子项，点击进入之后，勾选需要显示的对象，一般为电流、电压、功率、温度等，通过设置查询时间，可以将时间段内的数据查询出来以曲线的形式进行显示，并可以对X轴、Y轴进行缩放功能，便于对曲线数据进行分析。
9.日月年报表

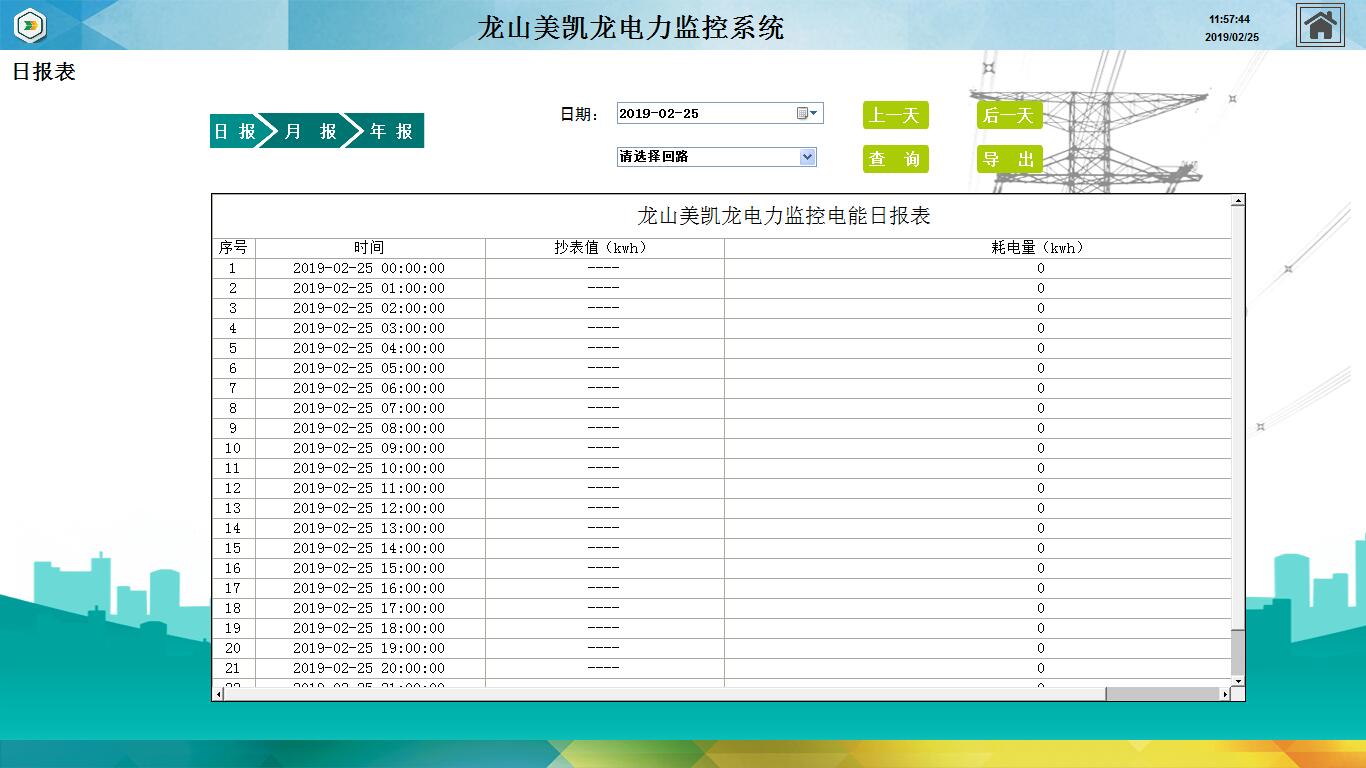

日报表，可以通过设定日期，以及回路来查询当天内各个时段的抄表值和耗电量。

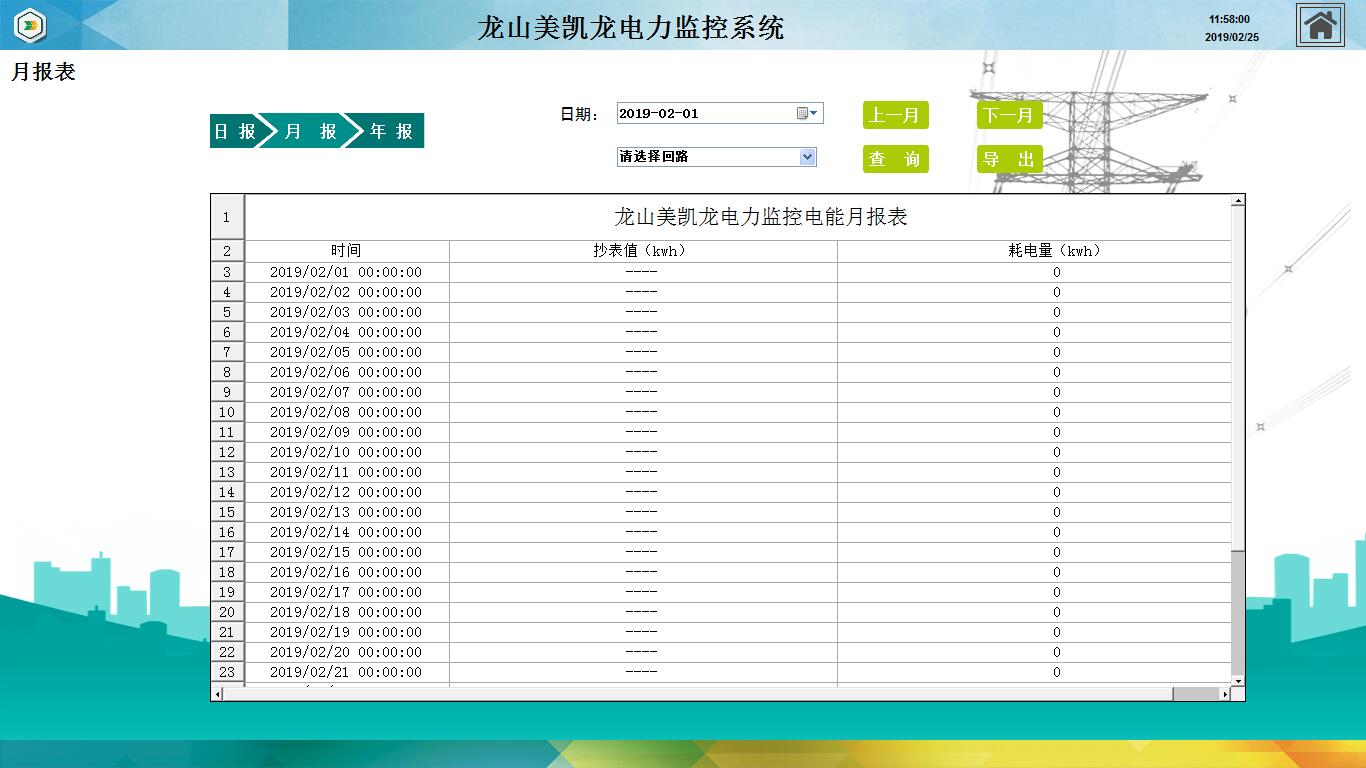

月报表，可以通过设定日期，以及回路来查询当月每天的抄表值和耗电量。以月为周期，查询日期设定起始时间为每个月的1号。（截止时间为30/31）

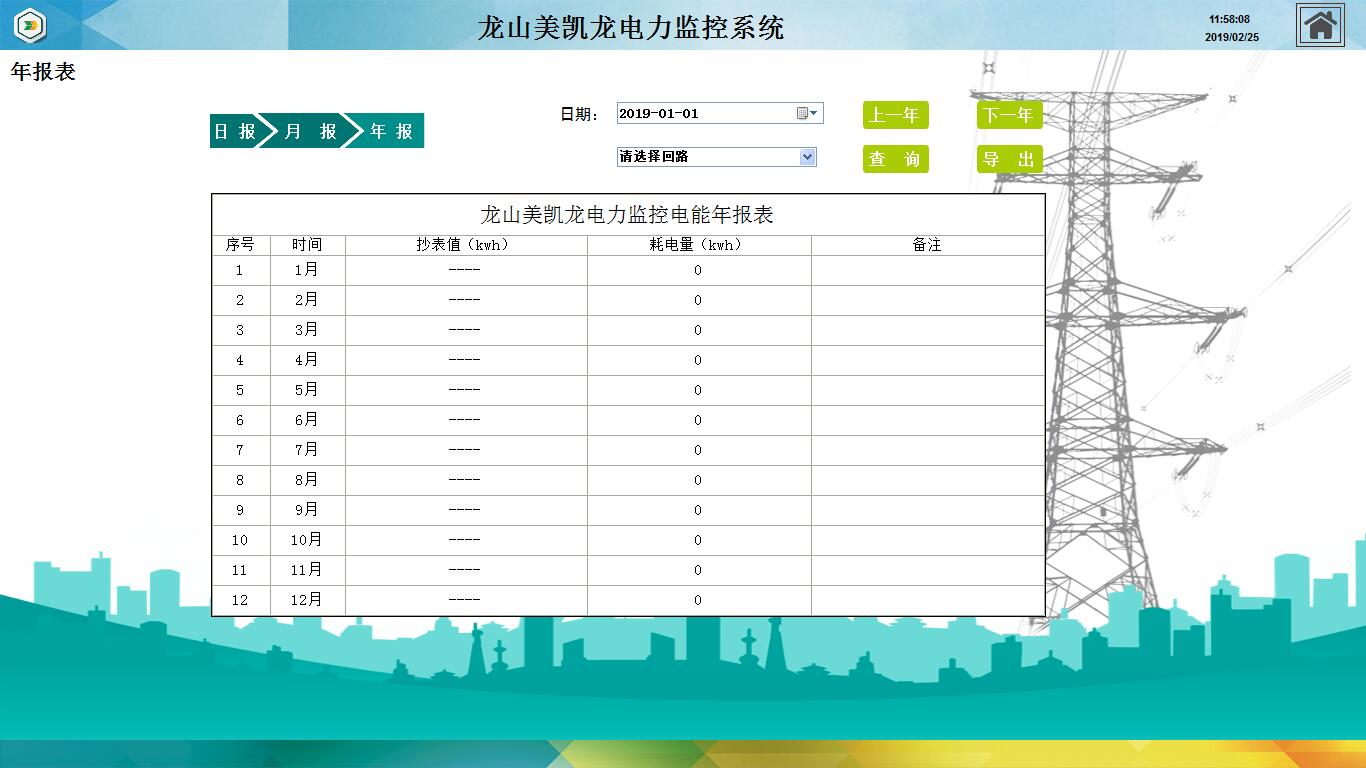

年报表，可以通过设定日期，以及回路来查询当年每月的抄表值和耗电量。以年为周期，查询日期设定起始时间为每年的1月1号。
10.系统退出
点击系统退出，则可以退出真正运行的监控系统，可以设置退出权限，只有拥有权限的用户才可以安全退出系统，否则不允许系统退出。
在当今配电设施的应用中，变电所的配电安全性至关重要， ARTA-3000电力监控系统，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与通讯管理机、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定,为用户解决用电计量问题提供了真实可靠的依据，取得了较好的效益。
