北京新特电气能耗设备监控管理
技术方案书
000011　概述
近年来,随着我国工业产业的蓬勃发展,工厂已经成为全社会的能耗与排放大户,建设节约化工厂的呼声日益强烈。国家高度重视节约化校园建设,先后发布了《关于建设节约型工厂的通知》、《关于开展节能减排工厂行动的通知》等文件,对工厂建设起到了重要的指导和推动作用。
    武汉艾睿达智能技术有限公司通过自主研发，是在智能电网用户侧的电力监控、EMS能源管理、用电管理解决方案的整体方案供应商，可以为工厂智能、 绿色、节能、安全、提供智能配电系统、用电管理、能源管理、建筑能耗分析系统等产品和服务。
000012　系统特点
ARTA-3000能耗测系统主要特点如下：
1) 对工厂建筑的用电、设备运行状态等，实现在线监测，工厂智能化管理；
2) 自主研发的智能数据采集器，通过RS485，无线Zegbee、无线GPRS等通讯方式对电表、水表、气表、PLC等智能设备实现数据采集；
3) 智能数据采集器具有采集时间灵活设定，具有internet/无线3G传输机制，能够实现断点续传，确保数据在30天断线的情况下，数据有效本地存储，在上线后续传；
4) 为节约化智能化工厂建立统一的能耗和设备监控管理平台，实现对单位建筑，关键设备能耗统计分析和管理，实现对能耗的分类分项统计；对关键设备运行状态进行实时监测，并形成报表，利于智能管理；
5) 通过能耗数据分析，发现能耗黑洞；
6) 为节能改造指明方向，并验证节能效果；
7) 横向比较相同类型建筑的能耗数据，通过能耗公示鼓励先进、督促落后；
8) 数据传输采用MD5认证算法以及AES加密算法，保证信息传输的可靠性、保密性。
000013　系统结构
  系统根据具体的工程情况来组网，采用分层分布式结构。
  根据项目规模的大小，可以灵活选择通讯介质和组网方式。当设备比较集中时，通讯介质通常采用屏蔽双绞线和五类八芯屏蔽电缆；当系统设备比较分散时，可采用光纤作为通讯介质，组网方式可以采用光纤环网或者光纤星型网；如果设备较少而且非常分散，可以采用无线通讯设备组网。
       由于北京新特电气建筑比较多，建筑分散，一般依赖已经建设好的工厂网络作为数据传输的介质。

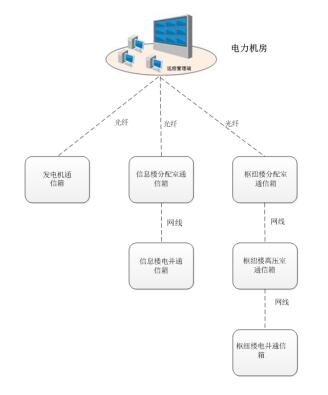

本系统采用分层分布式计算机网络结构如下图所示：

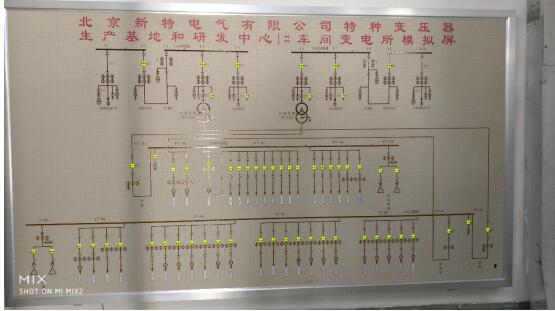

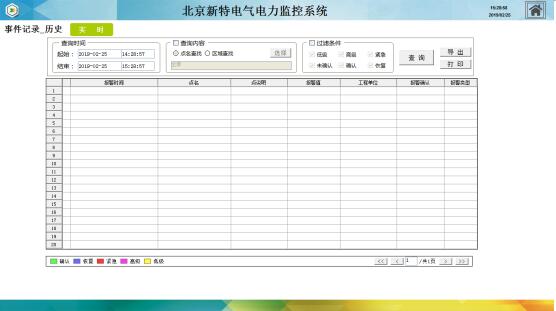

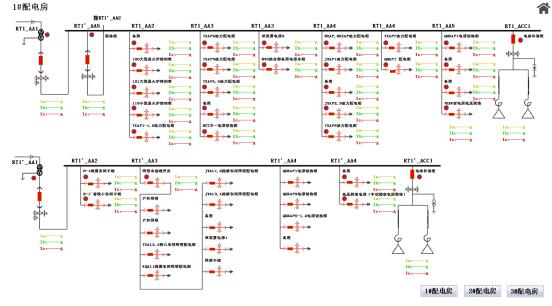

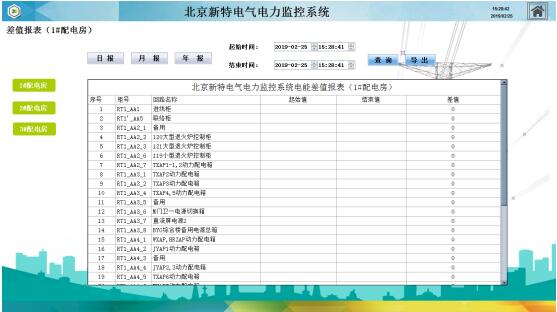

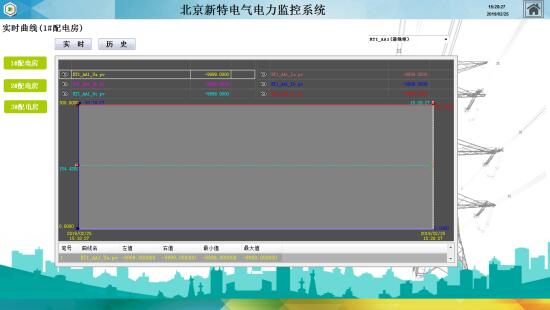

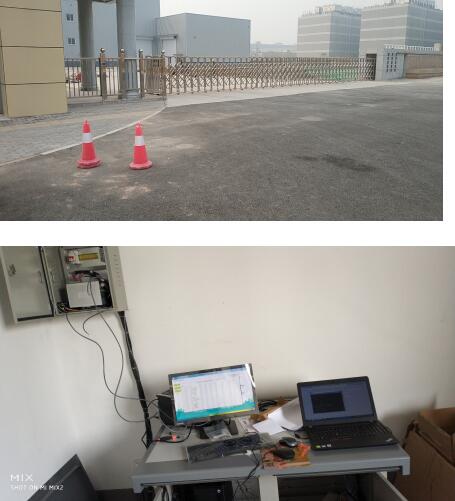

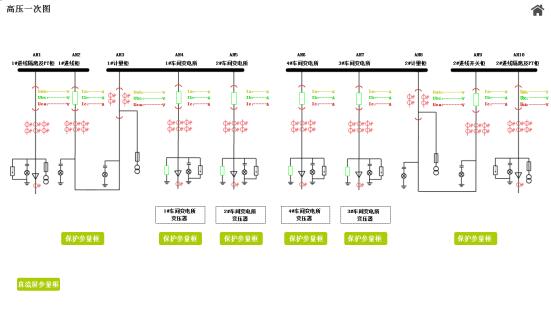

现场图片：:
