电力监控在杭州亨德利项目中的应用
电力监控在杭州亨德利项目中的应用
基于目前科学技术飞速发展，人们对电力资源的依赖越来越广泛，而现阶段国内电力系统的运营成本还相对较高，因此完善电力系统各方面的工作已经势在必行。电力监控系统在整个电力系统中具有重要的作用，它能够有力的促进电网管理工作效率，降低电力系统的运营成本
1 电力监控的设计 本项目的电力监控系统，可以实现对行内高、低压配电回路的实时监控，有利于电能管理。另一方面，电力监控系统不仅能够准确的表示出回路的用电状况，它还具备网络通讯等功能，能够与计算机、串口服务器等设备进行组合，及时的显示行内各个配电回路的运作状态，当行内电力系统的负载越标时，电力监控系统能够迅速报警，发出语音提示。另外，电力监控系统还能够生成报表、曲线图等统计信息，便于有关人员分析行内各部分的用电状况，使行内的用电活动更加安全，可以通过监控软件单独或者批量分合楼层负载，使行内用电更加灵活，从而保证行内人员的生命安全，提高工作人员的工作效率。

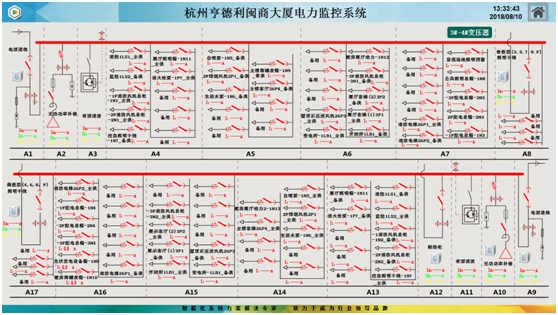

2 系统结构图
简单直观的展现整个电力监控的拓扑结构。用户可以轻松的查询到每块电表的实时的状态和详细位置。便于使用和查询。每个回路旁都有保护仪表,点击此处可查看各数据参量,回路上方是各回路的名称,旁边的小圆点是显示设备状态的指示灯。右下角提示用户如何判断设备状态的通断
基于目前科学技术飞速发展，人们对电力资源的依赖越来越广泛，而现阶段国内电力系统的运营成本还相对较高，因此完善电力系统各方面的工作已经势在必行。电力监控系统在整个电力系统中具有重要的作用，它能够有力的促进电网管理工作效率，降低电力系统的运营成本
1 电力监控的设计 本项目的电力监控系统，可以实现对行内高、低压配电回路的实时监控，有利于电能管理。另一方面，电力监控系统不仅能够准确的表示出回路的用电状况，它还具备网络通讯等功能，能够与计算机、串口服务器等设备进行组合，及时的显示行内各个配电回路的运作状态，当行内电力系统的负载越标时，电力监控系统能够迅速报警，发出语音提示。另外，电力监控系统还能够生成报表、曲线图等统计信息，便于有关人员分析行内各部分的用电状况，使行内的用电活动更加安全，可以通过监控软件单独或者批量分合楼层负载，使行内用电更加灵活，从而保证行内人员的生命安全，提高工作人员的工作效率。
2 系统结构图
简单直观的展现整个电力监控的拓扑结构。用户可以轻松的查询到每块电表的实时的状态和详细位置。便于使用和查询。每个回路旁都有保护仪表,点击此处可查看各数据参量,回路上方是各回路的名称,旁边的小圆点是显示设备状态的指示灯。右下角提示用户如何判断设备状态的通断

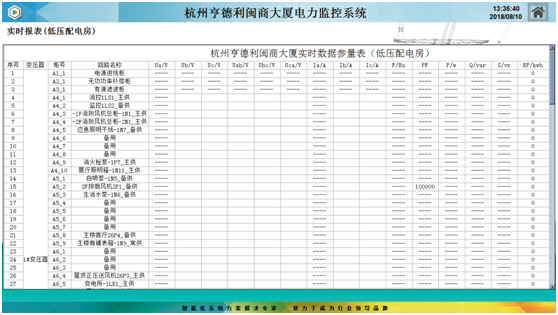

3 实时数据
实时数据是完整显示系统设备的实时监测信息，用table表、按接线回路方式呈现，清晰、直观的楼层回路的电压，电流，电功率各项数据。这里根据1#,2#配电室制成两张表格,可以根据左上角的配电室选项来回切换
4 趋势分析
趋势分析内又分实时曲线分析和历史曲线分析。

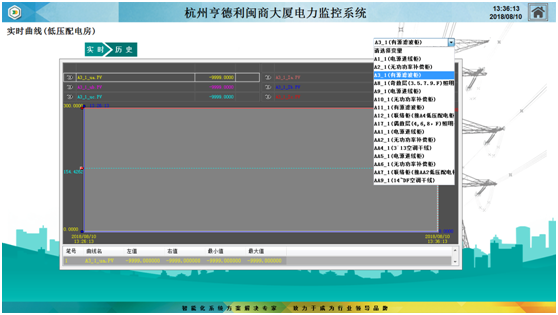

实时曲线按区域划分子项，点击进入之后，，一般根据曲线表格右上方的选择框内选择需要查询的回路，即可显示所选对象的实时数据。曲线下端是数据分析，查看时需要将表格上拉

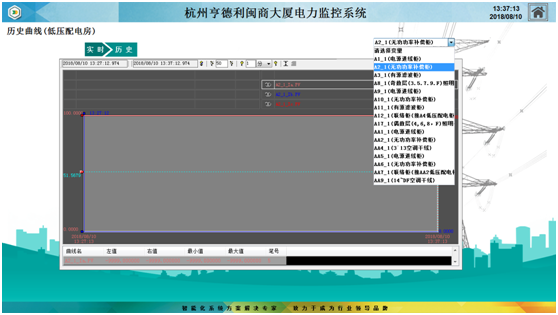

历史曲线按区域划分子项，点击进入之后，勾选需要显示的回路，通过设置查询时间，可以将时间段内的数据查询出来以曲线的形式进行显示，并可以对X轴、Y轴进行缩放功能，便于对曲线数据进行分析
5 历史查询
历史查询是通过设置查询时间，选择需要查询的回路，可以将时间段内该回路的数据查询出来。以table表、按接线回路方式呈现，清晰、直观的监测仪表完整显示系统设备的某一时间段监测信息，历史信息。显示监控设备所有的通信中断、操作事件都可在分类事项框中显示，并记录历史数据；所有信息量都能在历史事项能够查询，并且记录能够保存12个月

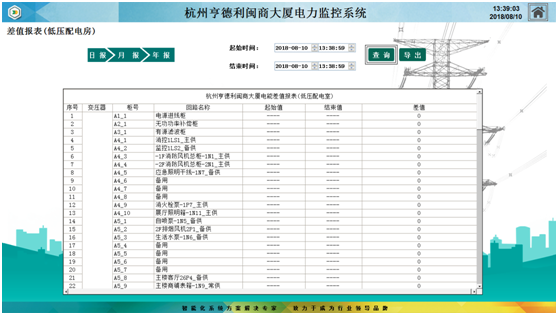

差值报表
差值报表按时间划分成日月年三个子项，点击进入之后，可以勾选需要查询的对象，设置查询日期，即可查询历史数据，并可以导出到excel作为数据分析的依据。
日报表
日报表，可以通过设定日期，以及楼层回路来查询当天内各个时段的抄表值和耗电量。
月报表
月报表，可以通过设定日期，以及楼层回路来查询当月每天的抄表值和耗电量。以月为周期，查询日期建议设定起始时间为每个月的1号。（截止时间为30/31）

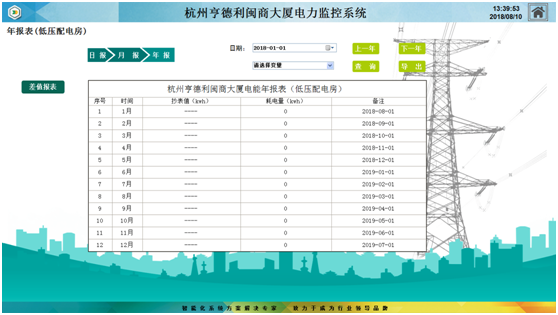

年报表
年报表，可以通过设定日期，以及楼层回路来查询当年每月的抄表值和耗电量。以年为周期，查询日期建议设定起始时间为每年的1月1号。（同理月报表！！！）
6 供配电设计中应用电力监控系统的意义 综上所述，电力监控系统帮助用电单位提高效率、减少损失、降低运营成本，电力监控系统能够有效确保电网管理效率、缩小电力运营成本，也成为供配电设计中不可或缺的重要组成部分。电力监控系统的通信、故障报警、数据存储记录等功能使得工作人员在实际工作中更加方便，可以通过人机操作界面, 直接了解到电力系统的运行状态,并能迅速传递出操作指令，由于监控设备对数据的传递都是通过网络传输来实现，因此，不同的电力监控系统可以设计不同的组网方式,确保数据信息能够迅速、精准的进行传输。另一方面，在供配电设计中运用电力监控系统，应该根据实际情况选择监控设备。一般的电力监控系统通常都采用具有远程通信、远程观测以及远程控制等功能的设备，而一些高端电力监控系统则需要选择功能更加齐全的智能设备
