武汉知音号高压电力监控项目
电力监控系统在江滩知音号的应用
知音号高压电力监控系统:ARTA-3000型
知音号高压电力监控项目。采用智能电力仪表，采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式，组网后通过现场总线通讯至后台，通过ARTA-3000 型电力监控与电能管理系统实现变电所配电回路用电的实时监控和管理。
一 概念本次项目为武汉市江滩知音号高压电力监控

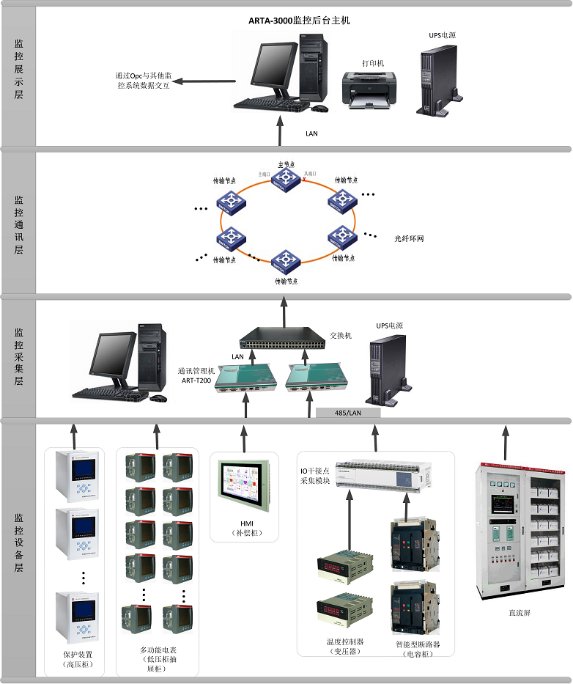

二 系统方案
1 监控展示层
监控展示层针对电力监控系统的管理人员，是人机交互的直接窗口。在主要指置于值
班室的工控机、显示器、UPS 等。
2 监控通讯层
通讯层是由仪表总线经数据采集器，连接至后台主机的网口，从而将智能电力仪表的数据上传至系统后台。
监控通讯层的主要功能是实现数据交互，使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。
3 监控设备层
监控设备层是数据采集终端，主要由智能仪表组成，智能仪表通过屏蔽双绞线 RS485
接口，采用 MODBUS 通讯协议总线型连接接入通讯服务器，经通讯服务器到达该配电间监控主机进行组网，实现远程控制。
低压进线和馈线回路采用多功能仪表，它能测量所有常规电力参数，如：三相电压、电流、功率因数、频率、有功电度、无功电度.
三 系统特点
本系统采用全中文界面，操作简单方便；运行稳定可靠。系统具有一次系统图显示，实时数据显示，曲线分析及报表显示；系统提供了友好的人机交互界面，一切操作均可在界面上进行，而且具有远程遥控功能。

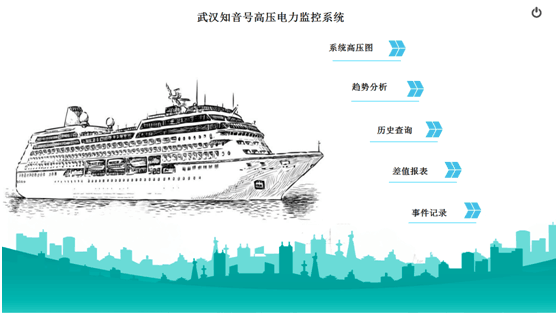

系统主界面
系统主界面显示系统时间，当前用户，通信状态和菜单导航，同时页眉显示项目名称信息。主界面连接所有的操作界面，进入子项的系统主接线图。系统主接线根据系统设计图纸，还原系统结构，并将实时信息进行显示，点击任一显示项，可以进入查询设备各项详细信息

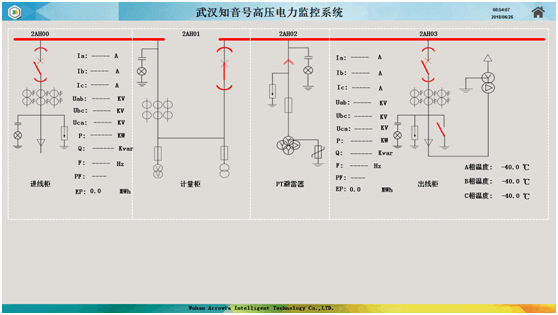

高压系统图
简单直观的展现整个电力监控的拓扑结构。用户可以轻松的查询到每个设备的实时的状态。便于使用和查询
趋势分析
趋势分析内又分实时曲线分析和历史曲线分析。

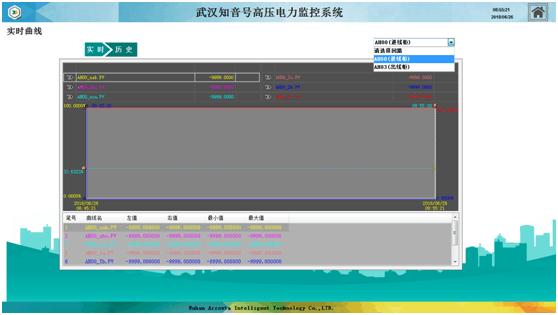

实时曲线按区域划分子项，点击进入之后，一般根据曲线表格右上方的选择框内选择需要查询的回路，即可显示所选对象的实时数据。曲线下端是数据分析，查看时需要将表格上拉。

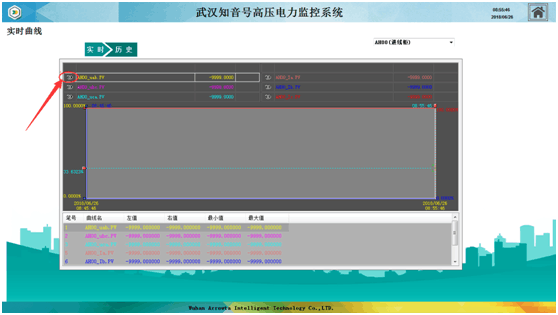

选中回路后，曲线图中会用不同颜色的线条将电压，电流显现出来。如图圆圈标记的地方，单击可以选择屏蔽该数据

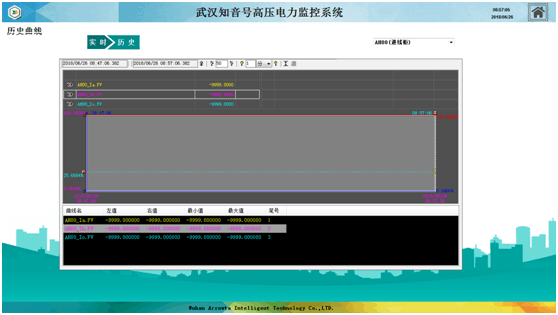

历史曲线按区域划分子项，点击进入之后，勾选需要显示的回路，通过设置查询时间，可以将时间段内的数据查询出来以曲线的形式进行显示，并可以对X轴、Y轴进行缩放功能，便于对曲线数据进行分析。

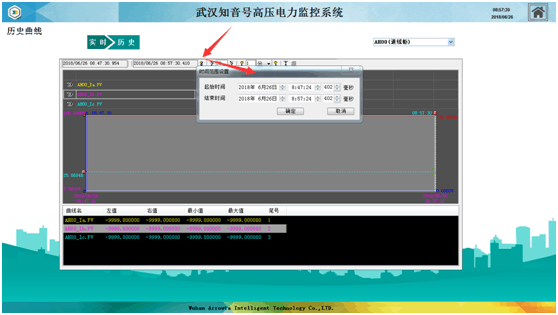

历史曲线基本操作与实时操作相同。有区别的是可以在如图标记的查询条件设置栏内选择查询条件，设置起始时间，曲线按百分比左右移动，以及设定曲线的上限值。

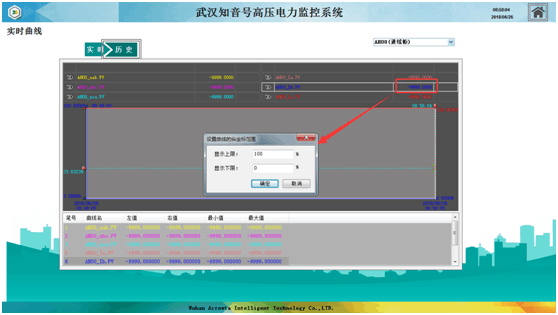

双击此处区域，可根据实际情况调整纵坐标上下限

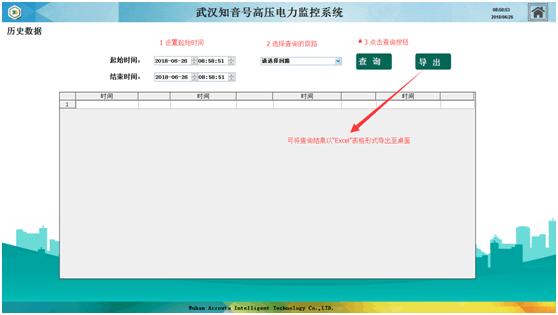

历史查询
历史查询是通过设置查询时间，选择需要查询的回路，可以将时间段内该回路的数据查询出来。以table表、按接线回路方式呈现，清晰、直观的监测仪表完整显示系统设备的某一时间段监测信息，历史信息。

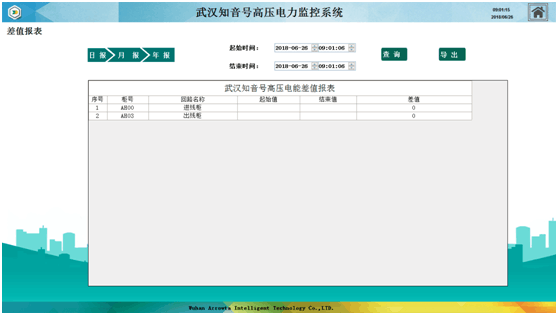

差值报表
差值报表按时间划分成日月年三个子项，点击进入之后，可以勾选需要查询的对象，设置查询日期，即可查询历史数据，并可以导出到excel作为数据分析的依据

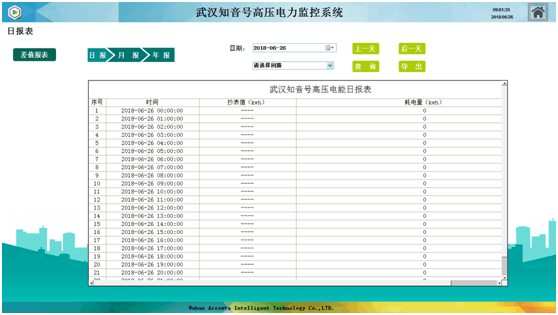

日报表
日报表，可以通过设定日期，以及楼层回路来查询当天内各个时段的抄表值和耗电量。

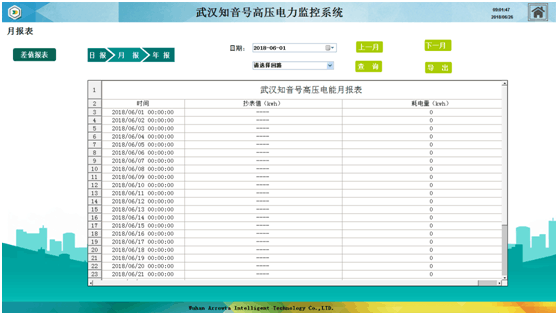

月报表
月报表，可以通过设定日期，以及楼层回路来查询当月每天的抄表值和耗电量。以月为周期，查询日期建议设定起始时间为每个月的1号。（截止时间为30/31）
年报表
年报表，可以通过设定日期，以及楼层回路来查询当年每月的抄表值和耗电量。以年为周期，查询日期建议设定起始时间为每年的1月1号
事件记录

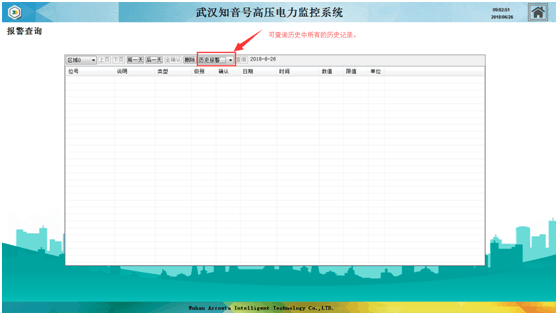

在“事件记录”中值得一提的是，该记录可分为“实时记录”与“历史记录”。

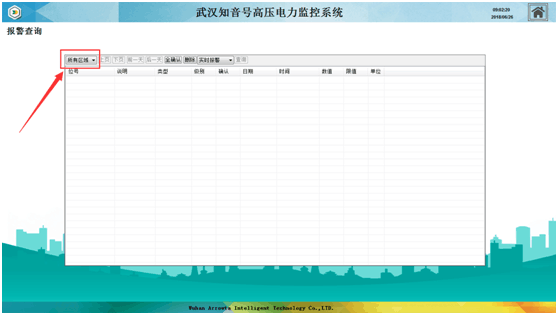

实时记录中的“查询区域”默认保持为“所有区域”。
在当今配电设施的应用中，变电所的配电安全性至关重要，本文介绍的ARTA-3000 电力监控系统在武汉江滩知音号的应用，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为学校解决用电计量问题提供了真实可靠的依据，取得了较好的效益
